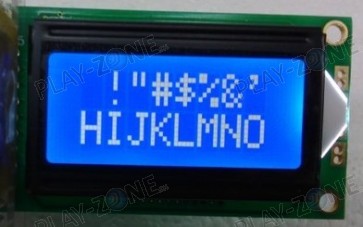

8x2 Character LCD - Blau - 5.0V

8 Zeichen / 2 Linien Display für 5V-Systeme.

Benutzt das weit verbreitete ST7066/HD44780 Parallel Interface und ist deshalb sehr einfach zu implementieren. Benötigt ~8I/O-Pins zur Ansteuerung und ist mit der Arduino LiquidCrystal-Library kompatibel.

Features:

• Qualitativ Hochstehendes STN 1602 Character LCD
• Betriebsspannung 5V
• 5x8-Punkte Zeichen
• ST7066 Kontroller
• 1/16 Duty Cycle

Grösse: 59mm x 30mm

PinOut:

• 1 - GND
• 2 - Vdd (+5V)
• 3 - Vo (LCD Contrast)
• 4 - RS (Register Select)
• 5 - R/W (Read/Write)
• 6 - E (Enable)
• 7 - DB0 (Data bit 0)
• 8 - DB1 (Data bit 1)
• 9 - DB2 (Data bit 2)
• 10 - DB3 (Data bit 3)
• 11 - DB4 (Data bit 4)
• 12 - DB5 (Data bit 5)
• 13 - DB6 (Data bit 6)
• 14 - DB7 (Data bit 7)
