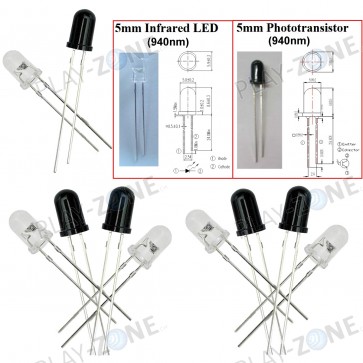

5 Set IR-LED und IR-Receiver (Photodiode) 940nm - 5mm

Fernbedienung leichgemacht - Infrarot-LED (940nm) sowie einer Photodiode können Sie auf einfachste Art und Weise Ihre Projekte fernsteuern.

Die Anwendung ist dabei denkbar einfach:

• Verbinden Sie die Photodiode (das ist die Schwarze) an der Anode (+) mit Ground
• Verbinden Sie die Photodiode an der Kathode (-) mit einem Input-Pin Ihres Mikroprozessors
• Fügen Sie einen Pull-Up-Widerstand (z.B. 10k) zwischen Kathode und VCC oder verwenden den internen Pull-Up des Mikroprozessors
• Schliessen Sie die IR-LED wie eine normale LED an (z.B. mit einem 330Ohm Widerstand an 5V).

Der Input-Pin des Mikroprozessors ist auf High. Sobald jetzt die Photodiode ein Signal der IR-LED empfängt schaltet der Input-Pin auf Low. Die Reichweite beträgt, bei einem perfekten Setup und unter idealen Bedingungen, bis zu 10 Meter.

Infrarot-LED Spitzenwellenlänge: 940nm
Photodiode Wellenlänge von Spitzenempfindlichkeit: 940nm

Lieferumfang:
5 Stk. IR-Receiver (Photodiode) (5mm)
5 Stk. Infrarot LED (5mm)
