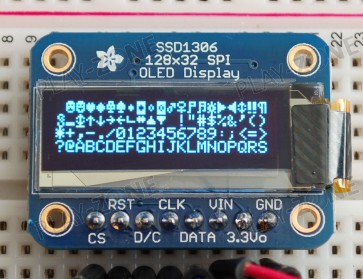

Adafruit 128x32 OLED Grafisches Display Mono

Die OLED-Displays sind eher klein (ca. 1" Diagonale), aber sehr gut lesbar und sehr kontrastreich. Unser Display verfügt über eine Auflösung von 128x32, jedes Pixel ist durch den Controller-Chip einzeln ansprechbar. Da das Display Selbstleuchtend ist wird kein Backlight benötigt - was den Stromverbrauch des Display auf ca. 20mA drückt.

Der Treiber-IC SSD1306 wird mit SPI angesprochen und benötigt somit 4 resp. 5 Pins.

Das Display ist auf eine Betiebsspannung von 3.3V ausgelegt - wir haben deshalb einen 3.3V Regler sowie einen Levelshifter direkt aufs Board draufgepackt - somit kann das OLED mit 3.3V oder 5V betrieben werden!

Natürlich finden Sie wie immer Detailierte Infos, Tutorials und Arduino Beispiele:

• Tutorial
• Arduino Library
• Netduino Treiber
• Netduino Beispiel
• Netduino Anleitung

Grösse:

• PCB: 32mm x 23mm
• Display: 25mm x 7mm
• Dicke: 4mm

Display Details:

• Diagonale Grösse: 0.91"
• Auflösung: 128 × 32, Monochrome (Weiss)
• Modul Grösse (mm):46.30× 11.50 × 1.45
• Panel Grösse (mm):30.00 × 11.50 × 1.45
• Aktiver Bereich (mm):22.384 × 5.584
• Pixel Pitch (mm):0.175 × 0.175
• Pixel Grösse (mm):0.159 × 0.159
• Duty: 1/32
• Helligkeit( cd/m2): 150 (Typ) @ 7.25V
• Interface: 4-wire SPI
