Adafruit 12V Bias Voltage Boost Converter - TPS61040

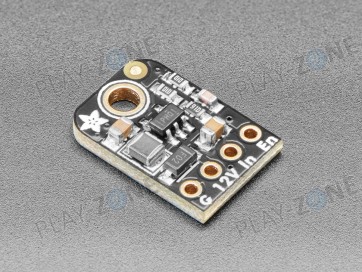

Der Adafruit 12V Bias Voltage Boost Converter verwendet unseren neuen Lieblings-Mini-Booster, den TI TPS61040, um eine 12V Gleichspannung aus nur 3V Eingangsspannung zu erzeugen. Wir verwenden diesen Chip in vielen unserer OLED-Boards, um die 12V Vorspannung zu erzeugen. Aber es gibt wahrscheinlich noch viele andere Gelegenheiten und Gründe, warum Sie eine höhere Spannung benötigen, wie z.B. die Ansteuerung einer LED-Hintergrundbeleuchtung oder die Neuprogrammierung von FLASH- oder EEPROM-Speichern.

Beachten Sie, dass diese Platine nicht für die Ansteuerung von Magneten, Motoren oder langen analogen LED-Streifen mit hoher Leistung geeignet ist. Man kann maximal 40mA herausbekommen. Aber es ist auf jeden Fall einfacher, als eine separate 12V-Versorgung zu besorgen, wenn nur eine kleine Menge Strom benötigt wird und man bereits 3.3V oder 5V auf der Platine hat.

Sie erhalten ein komplett bestücktes Breakout mit einem TPS61040 und den erforderlichen passiven Bauteilen sowie einem kleinen Stück Header. Geben Sie 2 bis 6V DC an die IN- und Ground-Pins. Am 12V-Ausgangspin liegen dann 12V an. Der Enable-Pin kann auf Low gezogen werden, um den Ausgang zu deaktivieren.

Technische Einzelheiten

• 1,8 V bis 6 V Eingangsspannungsbereich
• Feste Ausgangsspannung 12V
• 400 mA (TPS61040) interner Schaltstrom - dies entspricht nicht dem Ausgangsstrom, der 40 bis 80 mA beträgt
• Bis zu 1-MHz-Schaltfrequenz
• 28-μA typischer Leerlauf-Ruhestrom
• 1-μA typischer Abschaltstrom
• Interner Soft Start

Produkt-Abmessungen: 15.2mm x 10.0mm x 2.9mm
Produktgewicht: 0.1g
