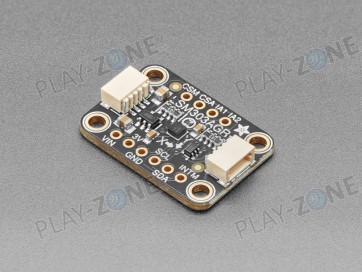

Adafruit 3-Achsen Accelerometer + Magnetometer Breakout LSM303AGR Qwiic

Wissen Sie, aus welcher Richtung der Wind weht? Mit diesem Drei-Achsen-Beschleunigungsmesser/Magnetometer-Kompassmodul wissen Sie es jetzt.

Im Inneren befinden sich zwei Sensoren: ein klassischer 3-Achsen-Beschleunigungsmesser, der die Richtung zur Erde hin bestimmt (durch Messung der Schwerkraft). Der andere ist ein Magnetometer, das erkennt, woher die stärkste magnetische Kraft kommt, was im Allgemeinen zur Bestimmung des magnetischen Nordens verwendet wird. Durch die Kombination dieser Daten können Sie Ihr Projekt dann ausrichten!

Wir haben dieses Breakout auf die neueste Version des beliebten LSM303-Sensors, den LSM303AGR, aufgebaut. Dieser kompakte Sensor verwendet I2C zur Kommunikation und ist sehr einfach zu bedienen. Laden Sie einfach unsere Bibliothek herunter, verbinden Sie den SCL-Pin mit Ihrem I2C-Takt-Pin und den SDA-Pin mit Ihrem I2C-Daten-Pin und laden Sie unser Testprogramm hoch, um die Daten des Beschleunigungssensors und des Magnetfelds auszulesen.

Um Ihnen das Leben leichter zu machen, damit Sie sich auf Ihre wichtige Arbeit konzentrieren können, haben wir den LSM303AGR auf eine Breakout-Platine zusammen mit Unterstützungsschaltungen gesetzt, damit Sie dieses kleine Wunder mit 3,3V (Feather/Raspberry Pi) oder 5V (Arduino/Metro328) Logikpegeln verwenden können. Da das Gerät I2C unterstützt, können Sie es einfach mit zwei Drähten (plus Strom und Masse!) anschließen. Wir haben sogar SparkFun qwiic-kompatible STEMMA QT-Stecker für den I2C-Bus beigelegt, so dass Sie nicht einmal löten müssen! Schließen Sie einfach Ihr Lieblingsmikrofon an und verwenden Sie unsere CircuitPython/Python oder Arduino-Treiber, um einfach mit dem LSM303 zu kommunizieren und so schnell wie möglich Kompassmessungen durchzuführen. QT-Kabel ist nicht enthalten, aber wir haben eine Vielzahl im Shop.

Es ist vollständig montiert und getestet. Wird mit einem Stück 0,1"-Standardstecker geliefert, falls Sie es mit einem Breadboard oder Perfboard verwenden möchten. Vier 2,5 mm (0,1") Montagelöcher für eine einfache Befestigung.

Technische Daten:

Diese Karte/Chip verwendet I2C 7-Bit-Adressen 0x19 & 0x1E

• ±50 Gauss magnetischer Dynamikbereich
• 1,5 mGauss magnetische Empfindlichkeit
• Beschleunigungsmesserbereiche: ±2/±4/±8/±16 g
• Beschleunigungssensor mit einer Empfindlichkeit von nur 1 mg

Links:

• Datasheet, Fritzing, and EagleCAD PCB files available in the product tutorial
