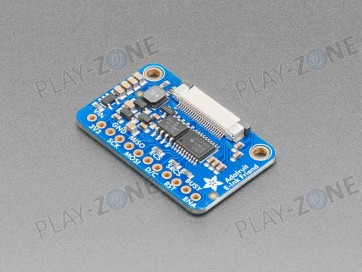

Adafruit eInk Breakout Friend mit 32KB SRAM

Bring etwas Bi-Stabilität in dein Leben mit dem Adafruit EInk Breakout Friend – dein lustiger Helfer, der dir gerne unter die Arme greift, wenn du mit EInk-/E-Paper-Displays arbeiten willst. Zum Glück haben heutzutage fast alle kleinen bis mittelgrossen EInk-Displays einen standardisierten 24-Pin-Anschluss. Dieses Breakout-Board bringt dir alle nötigen Stromversorgungsschaltungen und Pegelwandler mit, damit du dein Lieblingsdisplay (bis zu einem 4.2"-Tri-Color) anschliessen und mit deinem bevorzugten Entwicklungsboard verbinden kannst.

Mit unseren CircuitPython- oder Arduino-Bibliotheken kannst du einen sogenannten Framebuffer erstellen, der bestimmt, welche Pixel aktiviert werden sollen, und diesen dann ans Display senden. Die meisten einfachen Breakouts bieten nur das. Aber... fast alle EInk-Displays sind nur beschreibbar, und viele erlauben nur vollständige Updates (kein Teil-Update). Das heisst, du musst das komplette Bild im RAM puffern, was viel Speicherplatz verbraucht.

Der Eink Friend ist da viel freundlicher – er bringt einen 256 Kilobit (32 Kilobyte) grossen SRAM-Chip mit. Damit kannst du ein 4.2" grosses 300x400-Tri-Color-Display ansteuern (300*400 * 2 Farben / 8 Bits pro Byte = 30 KB). Der Chip nutzt denselben SPI-Port wie das Display, du brauchst also nur einen zusätzlichen Pin. Und keine Framebuffer im RAM mehr! Du kannst den Inhalt im SRAM vorbereiten und dann bei Bedarf ans Display übertragen. Unsere Bibliothek erledigt das alles im Hintergrund – du kannst es wie ein Adafruit_GFX-kompatibles Display ansteuern. Wenn du den SRAM nicht nutzen willst, greifen unsere Bibliotheken automatisch auf den RAM deines Mikrocontrollers oder -computers zurück.

Für Anwendungen mit extrem niedrigem Stromverbrauch ist der integrierte 3.3V-Spannungsregler mit einem herausgeführten Enable-Pin versehen, mit dem du die Stromversorgung von SRAM und Display abschalten kannst. Standardmässig ist der RESE-Widerstand auf 0.5 Ohm gesetzt, was dem gebräuchlichsten Wert entspricht. Durch Durchtrennen/Verbinden eines Lötjumpers auf der Unterseite kannst du den Wert jedoch auf 3 Ohm ändern.

Kommt zusammengebaut und getestet, inklusive etwas Header. Du brauchst allerdings einen Lötkolben, um die Header fürs Breadboarding oder für dein Projekt anzubringen. Ein EInk-Display ist nicht enthalten! Kompatibel mit fast allen EInk-Displays mit 24-Pin-FPC-Anschluss. Sieh dir die Schaltpläne an, um sicherzustellen, dass dein Display passt, bevor du es kaufst.

Grösse: 34.7mm x 21.5mm x 3.5mm
Gewicht: 3.4g

Links:

• Library
• Adafruit eInk Displays
• Adafruit 2.9" eInk Displays
• Schaltpläne
