Adafruit FeatherWing OLED - 128x64 OLED Add-on For Feather - STEMMA QT / Qwiic

Ein Feather-Board ohne Ambitionen ist ein Feather-Board ohne FeatherWings!

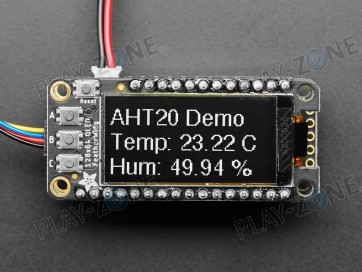

Hier ist das FeatherWing 128x64 OLED: Es erweitert jedes Feather-Board um ein brillantes 128x64-Monochrom-OLED-Display sowie drei Benutzerknöpfe. Mit unseren Feather-Stapel-Headern oder Feather-Buchsenleisten kannst du das FeatherWing oben auf dein Feather-Board stecken – und schon hebt es ab!

Diese Displays sind klein – nur etwa 1,3 Zoll Diagonale – aber dank des hohen Kontrasts sehr gut lesbar. Das Display besteht aus 128x64 einzelnen weissen OLED-Pixeln und benötigt keine Hintergrundbeleuchtung, da es selbst leuchtet. Das spart Strom und sorgt für den hohen Kontrast. Wir mögen dieses Mini-Display wegen seiner gestochen scharfen Darstellung sehr! Zusätzlich gibt es eine Reset-Taste und drei kleine Taster mit den Bezeichnungen A, B und C, mit denen du deinem Feather eine einfache Benutzeroberfläche hinzufügen kannst. Wenn du bereits das 128x32-OLED-FeatherWing verwendet hast, wirst du dich freuen: Dieses FeatherWing ist pin-kompatibel – ein einfaches Upgrade. Bitte beachte jedoch, dass der OLED-Treiber SH1107 (und nicht SSD1306) verwendet wird, was neue Software erfordert.

Das Display nutzt nur I2C – du brauchst also nur zwei Datenleitungen (plus Reset, Stromversorgung und Masse). Oben befindet sich eine Reset-Taste. Ausserdem haben wir einen STEMMA QT-Anschluss hinzugefügt, der kompatibel mit SparkFun qwiic ist, sodass du beliebige STEMMA QT-, qwiic- oder Grove-I2C-Sensoren und -Geräte direkt anschliessen kannst. Hinweis: Dieses Wing kann nicht allein über ein STEMMA-Kabel als I2C-Gerät verwendet werden – es ist ausschliesslich als FeatherWing gedacht, d. h. es muss vollständig verlötet und mit einem Feather-Board verbunden werden.

Funktioniert mit allen Feather-Boards. Das OLED benötigt nur die beiden I2C-Pins des Feather-Boards plus Reset, und du kannst es problemlos mit anderen FeatherWings kombinieren – selbst mit solchen, die ebenfalls I2C nutzen, da es sich um einen gemeinsamen Bus handelt.
Das Display basiert auf dem SH1107-Treiber, für den es sowohl Arduino- als auch CircuitPython-Unterstützung gibt. Weitere Informationen findest du in unserem Tutorial – mit Schaltplänen, Datenblättern, Dateien und Codebeispielen.

Lieferumfang: Ein Satz nicht verlöteter 0.1"-Header – du musst sie selbst einlöten, um das FeatherWing mit deinem Feather-Board zu verbinden.

Technische Daten:

• Platinengrösse: 22,9 mm × 50,9 mm (0.9" × 2")
• Displaybereich: ca. 25,8 mm (1.0")

Hinweis: OLED-Displays bestehen aus Hunderten von kleinen OLEDs – jede davon ist eine winzige organische LED. Wird ein Pixel länger als 1000 Stunden aktiviert gehalten, kann es mit der Zeit dunkler werden. Um die Helligkeit des Displays gleichmässig zu erhalten, schalte es aus (bzw. setze alle Pixel auf „aus“), wenn es nicht benötigt wird.
