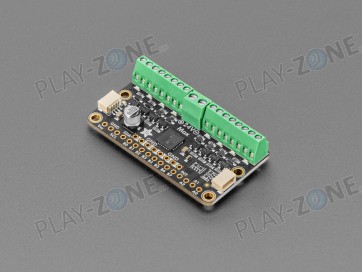

Adafruit I2C to 8 Channel Solenoid Driver - STEMMA QT / Qwiic

Magnetventile sind ein bisschen wie Katzen: Hat dein Projekt eines, bleibt es meistens dabei – dafür reicht unser einzelner MOSFET-Treiber völlig aus. Aber sobald es mehr als eines ist, werden es schnell 2 bis 24. Warum? Vielleicht, weil das Klicken und Klacken einfach Spass macht. Aber viele Magnetventile zu betreiben, ist aufwendig: Jedes braucht einen Treiber-Transistor, eine Freilaufdiode und eine gemeinsame Stromversorgung. Deshalb haben wir den Adafruit I2C-auf-8-Kanal-Magnettreiber entwickelt – mit MCP23017 GPIO-Expander, um acht Magnetventile gleichzeitig einfach und lötfrei anzusteuern.

Diese Platine nutzt einen I2C-zu-GPIO-Expander – ideal, wenn dein Mikrocontroller nicht viele freie Pins hat. Die Magnetventile versorgst du über die mittleren Schraubklemmen mit Gleichspannung von 3 V bis maximal 24 V. Jedes Magnetventil wird an die übrigen Klemmen angeschlossen: Die Plusleitung kommt zur Stromversorgung, die Minusleitung wird beim Aktivieren mit Masse verbunden.

Jedes Ventil wird über einen eigenen AO3406 N-Kanal-MOSFET geschaltet (30 Vds, 3.6 A Spitze, 70 mΩ RdsOn). Eine integrierte Freilaufdiode schützt die Schaltung vor Induktionsspannungen, und eine rote LED zeigt an, wenn der MOSFET aktiv ist.

Da der MCP23017 insgesamt 16 GPIOs hat, führen wir zusätzlich den Port B heraus – verwendbar für allgemeine I/O-Aufgaben wie Taster oder LEDs. Mit den drei Adress-Jumpern auf der Platine lassen sich bis zu 8 Boards kaskadieren – für insgesamt 64 Magnetventile.

Der Adafruit I2C-auf-8-Kanal-Magnettreiber kann mit 3 V oder 5 V Strom und Logik betrieben werden und ist damit kompatibel mit allem – vom Arduino-kompatiblen Metro 328 bis zum neuesten Raspberry Pi. Dank der STEMMA QT-Steckverbinder (kompatibel mit SparkFun Qwiic) wird das Anschliessen an dein Projekt besonders einfach. So kannst du den I2C-Bus auch mit anderen STEMMA QT-, Qwiic- oder Grove-Komponenten teilen. QT-Kabel ist nicht enthalten, aber separat erhältlich.
