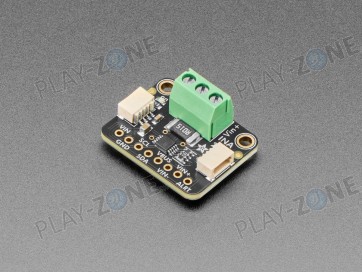

Adafruit INA237 85V 10A 16-bit DC Current Voltage Power Monitor - STEMMA QT

Der INA237 ist ein beeindruckender Chip zur Leistungsüberwachung, mit einem «Best-of»-Paket: bis zu 85 VDC Common-Mode, Messung auf High- oder Low-Side, 16-Bit-ADC für präzise Messungen von Milliampere bis Ampere und I2C-Schnittstelle zur einfachen Konfiguration von Warnungen, Oversampling, Verstärkung und mehr!

Der INA237 ist dem INA228 ähnlich und bietet:

• bis zu +85 V Messung auf High- oder Low-Side
• bis zu 10 A oder 2.75 A
•     Messung von Strom, Spannung und Leistung

Im Gegensatz zum INA228 bietet der INA237 jedoch:

• nur 16-Bit Auflösung, also 0.15 mA oder 42 µA LSB anstelle von 10 µA/2.5 µA
• keine Energie-/Ladungsmessung (INA228 kann das)
• 0.3 % Verstärkungsfehler, ±50 µV Offset-Spannung (INA228: 0.05 % Fehler, ±1 µV)

Dieses Breakout-Board könnte gut die letzte Strommesslösung sein, die du je brauchst. Es ersetzt zwei Multimeter und bietet dabei eine beeindruckende Genauigkeit und Flexibilität. Du kannst Gleichstrom (DC) auf High- oder Low-Side messen, die Busspannung erfassen und die Leistung automatisch berechnen lassen – alles bei besser als 1 % Genauigkeit und bequem über I2C abrufbar.

Funktioniert hervorragend mit jedem Mikrocontroller, der CircuitPython oder Arduino unterstützt, sowie mit Einplatinencomputern wie dem Raspberry Pi. Kompatibel mit 3 V- oder 5 V-Logikpegeln, misst Busspannungen bis zu +85 VDC. Nicht geeignet für Wechselspannung (AC)!

Viele Stromsensoren haben Einschränkungen, z. B. nur Low-Side-Messung, was problematisch sein kann, wenn sich das Massepotenzial mit dem Strom verändert. Andere wie der kleine Bruder INA219B messen auf der High-Side, benötigen aber einen Wechsel des Shunt-Widerstands für verschiedene Strombereiche. Der INA237 vermeidet solche Probleme: mit einem präzisen 15 Milliohm Shunt-Widerstand auf der Platine misst er bis zu +85 V bei bis zu 10 A (~0.15 mA pro LSB) oder 2.75 A (~42 µA pro LSB), egal ob High- oder Low-Side. Wow!

Die Spannung über dem integrierten 15 Milliohm (0.015 Ohm), 0.1 %-Shunt-Widerstand wird vom internen 16-Bit-ADC gemessen und erlaubt Strommessung mit einer Auflösung von 0.15 mA pro LSB (High-Current-Modus) oder 42 µA pro LSB (Low-Current-Modus).

Für Low-Side-Messung: VIN- mit Masse verbinden, VIN+ mit der niedrigsten Spannung deines Verbrauchers. Die Lötbrücke auf der Rückseite trennen (VBUS von VIN+ entkoppeln). VBUS wird dann mit der höchsten Spannung deines Projekts verbunden (bis 85 V). Für High-Side-Messung: VIN+ mit der höchsten Projektspannung verbinden, VIN- mit dem höchsten Potenzial des Verbrauchers. Für einfachere Verdrahtung ist VBUS bereits mit V+ verbunden.

Die Nutzung ist einfach: Sensor mit 3–5 VDC versorgen, I2C-Pins mit dem Mikrocontroller verbinden. Dann die Spannungsquelle an VIN+ und den Verbraucher an VIN- anschliessen. In unserem Tutorial wird alles zu Verstärkung, Bereich und Berechnungen erklärt – einfach anschliessen und loslegen mit unserer Arduino- oder CircuitPython-Bibliothek! Bis zu vier Sensoren lassen sich am selben Bus betreiben, indem man die Adressbrücken auf der Rückseite lötet.

Und als Bonus: Wir haben SparkFun-kompatible STEMMA QT-Steckverbinder für I2C integriert – so brauchst du nicht einmal Löten für I2C- und Stromanschluss. Einfach ein QT-Kabel mit deinem Mikrocontroller verbinden. Damit ist der INA237 auch mit weiterem Zubehör aus unserer Serie kompatibel. QT-Kabel ist nicht enthalten, aber bei uns erhältlich.

Kommt als fertig bestücktes Breakout-Board mit 3.5 mm Schraubklemme und Header. Leichte Lötarbeit ist nötig, um den Header für den Breadboard-Einsatz anzubringen.

Technische Details

• Hochauflösender 16-Bit Delta-Sigma-ADC
•     Strommessgenauigkeit:
• Offset-Spannung: ±50µV (maximal)
• Offset-Drift: ±0.02µV/°C (maximal)
• Verstärkungsfehler: ±0.3% (maximal)
• Drift des Verstärkungsfehlers: ±50ppm/°C (maximal)
• Gleichtaktunterdrückung: mindestens 120dB
• Leistungsüberwachungsgenauigkeit:
• 1.6% des Vollbereichs, –40°C bis +125°C (maximal)

• Schnelle Alarmreaktion: 75µs
• Weiter Gleichtaktbereich: –0.3V bis +85V
• Busspannungseingang: 0V bis 85V
• Shunt-Differenzbereich (Vollausschlag): ±163.84mV / ±40.96mV
• Eingangsoffsetstrom: maximal 2.5nA
• Temperatursensor: ±1°C (maximal bei 25°C)
• Programmierbare Wandlungszeit und Mittelung

Abmessungen: 25.3mm × 20.3mm × 10.7mm
Gewicht: 3.4g
