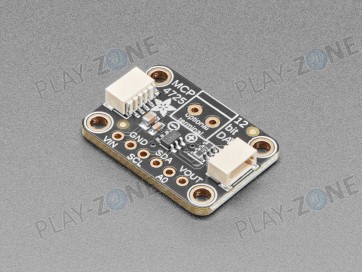

Adafruit MCP4725 Breakout Board (12Bit DAC)

Die meisten Mikroprozessoren haben einen ADC (Analog zu Digital Konverter), aber meistens keinen DAC (Digital zu Analog Konverter). Dank dem neuen MCP4725 Breakout Board ist dies jetzt einfach nachzurüsten.

Die Anwendung ist sehr einfach: Der gewünschte Wert mit I2C an das Board senden, schon steht der Analoge Wert bei VOUT bereit. Eignet sich sehr gut für z.B. Audio-Projekte, wo mit PWM nicht die gewünschte Genauigkeit erreicht werden kann.

Der ADDR-Pin ist herausgeführt, so dass man zwei dieser Breakouts am gleichen Bus betreiben kann. Im Lieferumfang ist auch ein 6-Pin Header für Breadboard enthalten. Das Board ist voll mit 3.3V und 5V-Logik kompatibel.

Bei Fast Mode I2C (3.4Mbps) beträgt die Updaterate zu 200Khz. Durch ein ingetriertes Eprom wird der letzte Analoge Wert auch nach einem Stromverlust gespeichert. Die Ausgangsspannung ist proportional zur Eingangsspannung, d.h. bei 3.3V wird 0V - 3.3V ausgegeben, bei 5V entsprechend 0V - 5V

Der Anschluss ist denkbar einfach: VCC (3V-5V) und GND anschliessen, SDA zu I2C Data (Arduino Pin A4), SCL zu I2C Clock (Arduino Pin A5) und den Ausgang an VOUT.

Adafruit stellt eine Fertige Arduino Library zu Verfügung: https://github.com/adafruit/Adafruit_MCP4725
