Adafruit MCP9600 I2C Thermocouple Amplifier - K, J, T, N, S, E, B and R Type T

Thermoelemente sind sehr empfindlich und erfordern einen guten Verstärker mit einer Kaltkompensationsreferenz. Der Adafruit MCP9600 erledigt all das für Sie und kann problemlos mit jedem Mikrocontroller oder Single-Board-Computer mit I2C verbunden werden.

Im Inneren übernimmt der Chip das gesamte analoge Arbeit für Sie und kann mit fast jedem Thermoelementtyp verbunden werden: K, J, T, N, S, E, B und R Typen werden alle unterstützt! Sie können auch verschiedene Alarme für Über-/Untertemperatur einstellen und die Thermoelementtemperatur (heiss) und die Chiptemperatur (kalt) ablesen. All dies über I2C.

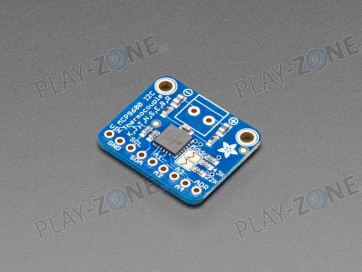

Diese Breakout-Platine hat den Chip selbst, einen 3.3V-Regler und eine Pegelschiebeschaltung, alles montiert/verlötet und getestet. Funktioniert hervorragend mit 3.3V oder 5V Logik. Wird mit einer 2-poligen Klemmleiste (zum Anschluss an das Thermoelement) und einer Stiftleiste (zum Anschluss an eine beliebige Lochrasterplatine oder Lochrasterplatine) geliefert

• Funktioniert mit allen Thermoelementen vom Typ K, J, T, N, S, E, B und R.
• gem. Datenblatt für:
• Typ K: -200°C bis +1372°C
• Typ J: -150°C bis +1200°C
• T-Typ: -200°C bis +400°C
• N Typ: -150°C bis +1300°C
• E Typ: -200°C bis +1000°C
• S-Typ: +250°C bis +1664°C
• B Typ: +1000°C bis +1800°C
• R Typ: +250°C bis +1664°C
• Auflösung von ±0,0625 °C - beachten Sie, dass K-Thermoelemente eine Genauigkeit von etwa ±2°C bis ±6°C aufweisen.
• Interne Temperaturmessung
• 3.3 bis 5 V Stromversorgung und Logikpegel konform
• I2C-Datenverbindung

Grösse: 24.3mm x 20.3mm x 2.6mm

Tutorial: https://learn.adafruit.com/adafruit-mcp9600-i2c-thermocouple-amplifier
