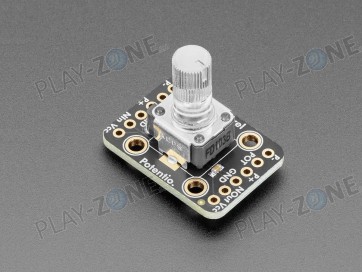

Adafruit NeoPot - Clear Shaft Potentiometer with RGB NeoPixel

Beim Recherchieren von Potentiometern für ein zukünftiges Design sind wir auf das praktische RK09K1130D62 Clear-Shaft Linear-Potentiometer gestossen. Dieses lineare 10K-Potentiometer ist im Prinzip wie die beliebte Alps-RK09-Serie, jedoch mit einer durchsichtigen Achse, die bis etwa 1 mm oberhalb der darunterliegenden Leiterplatte reicht. Also haben wir diesen Kristalltrimmer mit einem schlanken NeoPixel kombiniert und daraus den Adafruit NeoPot gemacht – ein einfach zu verwendendes, leuchtendes Potentiometer.

Jedes Board wird mit einem unter dem Potentiometer verlöteten NeoPixel geliefert, sodass die Achse in vollem RGB-Farbspektrum leuchtet. Das Potentiometer hat alle drei Pins herausgeführt: P–, Pot (Wischer) und P+, und ist bis 20 V spezifiziert. Ebenso sind die Anschlüsse des NeoPixels vorhanden: Vcc, N-In, Gnd sowie auf der gegenüberliegenden Seite N-Out. Der Pixel kann mit 3 V oder 5 V betrieben werden – idealerweise mit derselben Spannung wie das Logiksignal, das eingespeist wird.

Da die meisten Anwender dieselbe Versorgung für NeoPixels und das Potentiometer/Analogeingang nutzen, können die beiden Lötbrücken auf der Unterseite verbunden werden, um P– mit Ground und P+ mit Vcc zu verbinden – das spart zwei Kabel.

Die Leiterplatte besitzt zwei Stiftleistenstreifen für mechanische Stabilität sowie vier Befestigungslöcher, falls eine Montage an einer Frontplatte nötig ist. Mitgelieferte Stiftleisten müssen angelötet werden, um das Board ins Breadboard stecken zu können. Hinweis: Es wird ein Mikrocontroller oder Minicomputer benötigt, der NeoPixels ansteuern kann!

Produktabmessungen: 25.3 mm x 21.6 mm x 17.7 mm

Produktgewicht: 3.2 g

Links:

• Adafruit Guide
