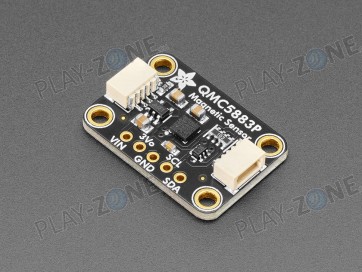

Adafruit QMC5883P - Triple Axis Magnetometer - STEMMA QT

Spüre die Magnetfelder um uns herum mit diesem praktischen Triple-Axis-Magnetometer- (Kompass-) Modul. Magnetometer können erkennen, aus welcher Richtung die stärkste magnetische Kraft kommt – meist genutzt, um den magnetischen Norden zu bestimmen, aber auch einsetzbar zur Messung von Magnetfeldern. Oft wird dieser Sensor mit einem 6-DoF- (Beschleunigungssensor/Gyroskop-) Modul kombiniert, um zusammen ein 9-DoF-Inertialsystem zu bilden, das dank des stabilen Erdmagnetfelds seine räumliche Orientierung bestimmen kann.

Unser Breakout basiert auf dem QMC5883P, einem Magnetometer, das häufig in Quadcoptern und Robotikanwendungen eingesetzt wird. Dieser kompakte Sensor kommuniziert über I2C und ist sehr einfach zu verwenden. Lade einfach unsere Bibliothek herunter, verbinde den SCL-Pin mit dem I2C-Clock-Pin und den SDA-Pin mit dem I2C-Datenpin, spiele unser Testprogramm auf und lies die Magnetfelddaten aus.

Der Sensor deckt Messbereiche von ±2 Gauss (±200 µTesla) bis zu ±30 Gauss (±3000 µT bzw. 3.0 mT) ab. Mit seinem 16-Bit-ADC und einstellbarem Over- und Downsampling kannst du Reichweite und Genauigkeit optimal anpassen.

Damit du dich auf deine eigentliche Arbeit konzentrieren kannst, haben wir den QMC5883P auf ein Breakout-PCB gesetzt und mit Unterstützungsschaltungen versehen, sodass du ihn sowohl mit 3.3V- (Feather/Raspberry Pi) als auch mit 5V- (Arduino/Metro328) Logikpegeln nutzen kannst. Dank I2C-Anschluss reichen zwei Datenleitungen (plus Stromversorgung und Masse). Zusätzlich haben wir STEMMA QT-Verbinder (SparkFun Qwiic-kompatibel) integriert, sodass du nicht einmal löten musst! Einfach mit deinem bevorzugten Mikrocontroller verbinden und mit unseren CircuitPython/Python- oder Arduino-Treibern sofort Magnetfeldmessungen starten. (QT-Kabel nicht enthalten, aber im Shop erhältlich.)

Das Modul wird vollständig montiert und getestet geliefert. Ein Stück 0.1"-Standard-Header liegt bei, falls du es auf ein Breadboard oder eine Lochrasterplatine stecken möchtest. Vier 2.5 mm (0.1")-Montagebohrungen erleichtern die Befestigung.
