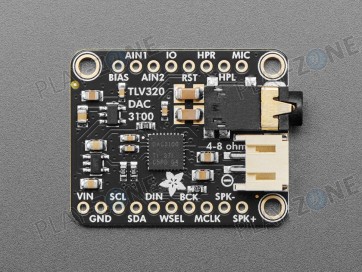

Adafruit TLV320DAC3100 - I2S DAC with Headphone and Speaker Out

Wir führen viele Chips und Entwicklungsboards, die hochwertigen digitalen I2S-Ausgang unterstützen und damit eine hervorragende Audiowiedergabe ermöglichen. Das ist ideal, wenn genügend Rechenleistung vorhanden ist, um WAV- oder MP3-Dateien in Echtzeit zu dekodieren. Meistens bieten solche Boards jedoch nur Stereo-Line-Out, was sich nicht direkt mit Kopfhörern verbinden lässt – bis jetzt!

Wir sind begeistert vom Klang des Adafruit TLV320DAC3100 I2S-DACs mit Stereo-Kopfhörer- und Mono-Lautsprecherausgang. Er liefert sauberen, hochwertigen Stereo-Ton, der direkt an 16 Ω-Kopfhörer und/oder einen 4–8 Ω-Lautsprecher angeschlossen werden kann. Damit eignet er sich hervorragend für All-in-One-Audioprojekte – ganz ohne externen Verstärker. Bitte beachten: Obwohl kein MCLK-Signal benötigt wird (das Board kann so konfiguriert werden, dass BCLK als PLL-Eingang dient), ist eine Konfiguration über I2C erforderlich! Zum Einrichten des Boards für die Audiowiedergabe wird ein Mikrocontroller mit unserer Bibliothek (Arduino, CircuitPython oder Python) benötigt.

Dieses Breakout-Modul macht verstärktes I2S-Digitalaudio ganz einfach. Es kann mit 3 V (nur Kopfhörer) oder 5 V DC (für Lautsprecherbetrieb) betrieben werden. Dazu werden BCLK (Bit Clock), WSEL (Word Select, links/rechts) und DIN (Daten) eingespeist. Anschließend wird das Board über I2C konfiguriert – etwa zur Einstellung der Verstärkung oder zur Auswahl des gewünschten Ausgangs. Es gibt viele Konfigurationsmöglichkeiten, wir haben es meist für 16-Bit-I2S-Audio verwendet. Ein integrierter PLL erzeugt bei Bedarf ein MCLK-Signal aus BCLK, sodass das Modul mit jeder I2S-Quelle funktioniert.

Der Kopfhörerausgang ist AC-gekoppelt. Der Lautsprecherausgang ist ein Class-D-Verstärker und darf nur mit einem Lautsprecher verbunden werden. Wird ein externer Verstärker benötigt, sollte der Kopfhörerausgang verwendet werden.

Das Board bietet außerdem einige zusätzliche Breakouts: MIC und BIAS sind mit dem „vierten“ Kontakt von Headsets verbunden, die ein Mikrofon enthalten. Der Verstärker kann so konfiguriert werden, dass er eine 2 V-Bias-Spannung bereitstellt – damit lässt sich erkennen, ob ein Headset mit Mikrofon angeschlossen ist und ob eine Taste am Headset gedrückt wird. AIN1 und AIN2 sind alternative Audio-Mix-Eingänge, jedoch keine I2S-Quellen. Ein GPIO-Pin ist ebenfalls vorhanden und kann beispielsweise als Interrupt-Leitung genutzt werden.

Wichtig: Das Board kann mit 3 bis 5 V DC betrieben werden, aber die Logikpegel sind ausschließlich 3,3 V (I2S-Mikrocontroller mit 5 V-Logik sind sehr selten!).

Jede Bestellung enthält ein Adafruit TLV320DAC3100 DAC-Breakout-Board sowie eine Stiftleiste zum Löten für die Nutzung auf einem Breadboard.
