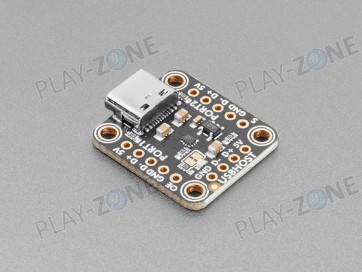

Adafruit TS3USB30 1 to 2 USB Switch

Das Adafruit TS3USB30 1 to 2 USB Switch ist ein schickes Breakout-Board für den TI TS3USB30, mit dem man eines von zwei USB-Geräten an einen einzigen Port anschliessen kann. Das ist praktisch, wenn man mehrere Chips hat, die über USB kommunizieren sollen, aber man keinen Hub will. Dieses Breakout kann entweder den einen oder das anderen anschliessen - es wurde speziell für USB entwickelt und kann daher USB 2.0-Verbindungen mit hoher Bandbreite von 480 Mbit/s verarbeiten.

Die Verwendung ist ganz einfach: Es gibt einen „Upstream“-Anschluss, der für die Verbindung mit dem USB-Host-Gerät wie einem Computer oder Host-fähigen Mikroprozessor verwendet wird. Sie können entweder den USB-Typ-C-Anschluss oder die Breakout-Pads an der Unterseite verwenden. Schliessen Sie dann zwei verschiedene USB-Peripheriegeräte an die Strom-/Masse-/D+/D--Leitungen auf beiden Seiten an. Der S-Pin wählt aus, welcher Port aktiv ist: ein niedriges Signal ist Port 1, ein hohes Signal ist Port 2. Mit dem Output Enable-Pin können Sie beide Anschlüsse abschalten.

Beachten Sie, dass die Stromversorgung nicht umgeschaltet wird, sondern nur die Daten! Beide Seiten werden mit Strom versorgt, wenn der Schalter von einem zum anderen umschaltet. Ihre Peripheriegeräte müssen also wissen, wann die USB-Daten getrennt wurden, wenn sie sich anders verhalten oder neu aufzählen sollen. Wir haben festgestellt, dass Solid-State-Chips wie FT232 und USB-Sticks dies sehr gut können, aber Mikrocontroller könnten verwirrt sein und die Aufzählung nicht wiederholen, weil sie nur beim Einschalten aufzählen. In diesem Fall müssen Sie das Gerät auch über seinen eigenen Reset- oder Enable-Pin zurücksetzen.

Das Breakout-Board wird komplett montiert geliefert, mit einem 3,3V-Regler für 5V und einer grünen Power-LED, die deaktiviert werden kann. Ein Header ist ebenfalls enthalten, falls Sie das Gerät auf einem Breadboard verwenden möchten - Sie werden jedoch feststellen, dass Sie bei 12 Mbps Geschwindigkeiten an die Grenzen stoßen. Vier Befestigungslöcher erleichtern die Anbringung an jeder gewünschten Stelle.

Produktabmessungen: 24.0mm x 20.3mm x 4.9mm

Produktgewicht: 2.1g

Links:

• Github
