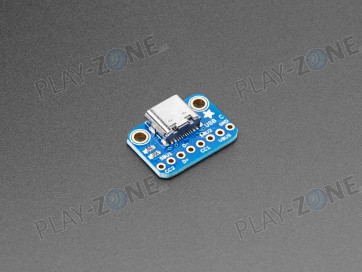

Adafruit USB C Breakout Board - Downstream Connection

Werfen Sie all die Mini und Micro B USB-Kabel weg - die nächste Generation von USB-Steckverbindern ist mit USB C da!

USB C verfügt über einen symmetrischen/umkehrbaren Stecker, mehr Datenpins und eine höhere Stromausgangsleistung. Aber für die meisten Entwickler wird die Pinnutzung, die Sie von älteren USB-Geräten kennen und lieben, gut funktionieren. Dieses Breakout bietet Ihnen alle notwendigen Grundlagen und eine Widerstandskonfiguration, die dem klassischen USB 2.0 für eine Downstream-Verbindung nachempfunden ist.

Die beiden 5.1K-Widerstände auf den CC1-Pins zeigen dem Upstream-Port an, dass er 5V und bis zu 1.5A liefert.

Für die meisten Anwendungen können Sie VBUS einfach an Ihren 5V-Eingang, GND an Masse und D+ und D- anschließen. Sie können die CC- und SBU-Pins überwachen, um die Kabelpolarität zu bestimmen oder Seitenbanddaten zu senden. Oder lassen Sie sie getrennt.
