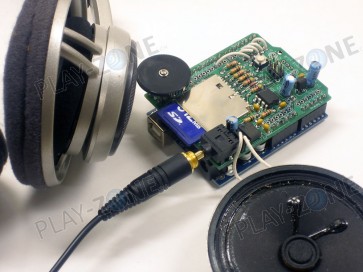

Adafruit Wave Shield für Arduino - Kit

Die Ausgabe von qualitativ gutem Audio in Elektronik-Projekten ist ziemlich komplex – darum gibt es jetzt das Wave Shield für den Arduino.

Es spielt unkomprimierte Audiofiles bis 22KHz und 16bit in unbegrenzter Länge ab und besitzt onboard einen DAC, Filter und Op-Amps um eine gute Soundqualität zu erreichen.

Die Audio-Dateien werden direkt ab einer SD/MMC-Karte gelesen. Die Lautstärke kann mit einem auf dem Board befindlichen Potentiometer eingestellt werden.

Das Shield wird als Kit zum selber zusammenbauen/-löten geliefert!

Der Arduino, die Lautsprecher, Kopfhörer, SD-Card sind nicht im Lieferumfang enthalten.

Für das Shield gibt es eine sehr einfach zu bedienende Arduino-Library – einfach die Wave-Files auf eine SD-Card kopieren und einstecken. Dann benutze die Library um z.B. Sounds abzuspielen wenn ein Knopf gedrückt wird, ein Sensor etwas meldet oder wenn Serielle Daten empfangen werden.

Technische Details:

• Spielt unkomprimierte Wave-Files 22Khz, 16Bit, Mono in unbegrenzter Länge.

• Das Mono-Audio wird auf beide Kanäle (Links/Rechts) ausgegeben (Kopfhörer)

• Audio-Dateien werden ab einer FAT16-Formatierten SD/MCC-Karte gelesen

• Einfache Arduino-Library (benötigt ca. 10K Flash und ca. 1/2k RAM) – Läuft auch auf 168er Arduinos, besser geeignet sind jedoch 328er

• Läuft nicht mit Arduino Mega und Leonardo!

Weitere Infos sowie die Library, Tutorials zum Waveshield direkt bei Ladyada
