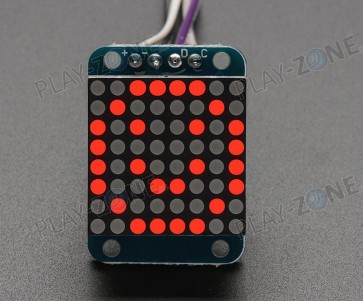

DK 8x8 LED Matrix Rot mit HT16K33 Backpack

Diese 8x8 LED Matrix lässt sich dank Backpack mit nur 2 Pins über I2C ansteuern.

Mit 3 Adress-Jumpern (Lötbrücken) lassen sich die Module auf 8 verschiedene Adressen von 0x70-0x77 setzen - so können bis zu 8 Module gleichzeitig betrieben werden.

Zum Anschluss sind neben VCC (5V) und GND nur 2 IO-Pins (SDA/SCL) nötig. Die sonst für Matrixen aufwändige Schaltung übernimmt vollständig der HT6K33-IC. Die Anzeige kann an 3V und 5V Systemen betrieben werden, wobei bei 3V die Anzeige ein wenig dunkler ist als bei 5V.

Das Modul wird fertig aufgebaut und gelötet geliefert - inkl. Pinheads für die Anschlüsse.

Für die Ansteuerung vom Arduino kann die LED Backpack Libary von Adafruit verwendet werden: https://github.com/adafruit/Adafruit_LED_Backpack

Technische Daten:

• PCB-Grösse: 40 x 32mm
• Matrix-Grösse: 32x32mm
• Anschlüsse: SDA, SCL, GND, VCC
