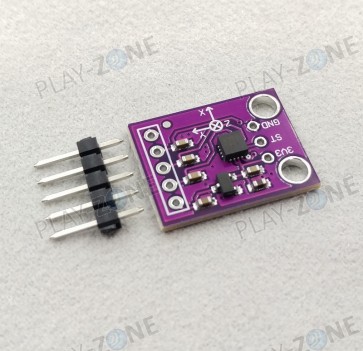

GY ADXL337 Triple Accelerometer (Analog) Breakout Board (3.3V)

Breakout mit dem Analogen Accelerometer ADXL337 (1.8V - 3.6V)

Der ADXL337 ist ein kleiner, dünner, stromsparender, kompletter 3-Achsen-Beschleunigungsmesser mit analogen Spannungsausgängen, der die Beschleunigung mit einem vollen Skalenbereich von ±3g misst. Diese Platine hat alle Pins herausgebrochen, die benötigt werden um die notwendigen Daten von den Beschleunigungsmessern zu erhalten. Das Breakout eignet sich perfekt für Anwendungen wie Festplattenschutz, Gamecontroller und Bildstabilisierung.

Die Einrichtung des ADXL337 Breakout ist einfach. Versorgen Sie den Beschleunigungsmesser einfach mit Strom (3,3V und GND), schließen Sie dann die X-, Y- und Z-Leitungen des Sensors an die ADC-Pins auf der von Ihnen gewählten Entwicklungsplatine an, und schon können Sie loslegen. Die Bandbreiten können sogar entsprechend der benötigten Anwendung gewählt werden, mit einem Bereich von 0,5 Hz bis 1600 Hz für die X- und Y-Achse und einem Bereich von 0,5 Hz bis 550 Hz für die Z-Achse.

Es ist zu beachten, dass dieser Ausbruch eine maximale Spannung von 3,6V hat. Glücklicherweise braucht der ADXL337 nicht viel Strom, um die Beschleunigungsmesser zum Laufen zu bringen. Im normalen Betriebsmodus zieht er typischerweise etwa 300 µA.

Details:

• Betriebsspannung: 1.8V - 3.6V
• Typische Strömung: 300 μA
• Bereich: ±3g
• 3-Achsen-Abtastung
• Bandbreiteneinstellung mit einem einzigen Kondensator pro Achse
• 2 x Befestigungsbohrung
• 16mm x 20mm klein
