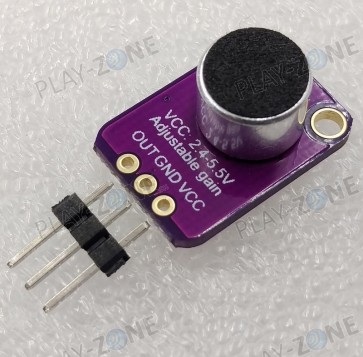

GY Electret Microphone Amplifier - MAX4466

Die Platine ist mit einem 2-20Khz Mikrophon bestückt, für die Verstärkung wird der OpAmp MAX4466 verwendet,welcher speziell für diese Anwendung entwickelt wurde.

Der Verstärker hat eine hervorragende Rauschunterdrückung, was sich sehr Positiv auf die Qualität des Mikrophones auswirkt (viel weniger Rauschen und Knacken).

Das Breakout eignet sich für Projekte wie Sprachwechsler, Audio Aufnahme/Sampling und andere FFT-Anwendungen. Mit dem Trimmer auf der Rückseite kann die Verstärkung von 25x bis 125x eingestellt werden. Der Ausgang ist Rail-to-Rail, d.h. er kann bei lauten Sounds bis 5Vpp gehen.

Der Anschluss ist simpel: GND zu Ground, VCC an 2.4 - 5V. Dabei sollte eine möglichst 'ruhige' Stromquelle verwendet werden, beim Arduino wäre das 3.3V. Die Audio Waveform wird über den OUT-Pin ausgegeben. Dieser Pin kann z.B. direkt mit einem ADC-Pin am Mikrocontroller (z.B. bei A0 beim Arduino) angeschlossen werden.

Grösse: 14mm x 21mm x 9.8mm
