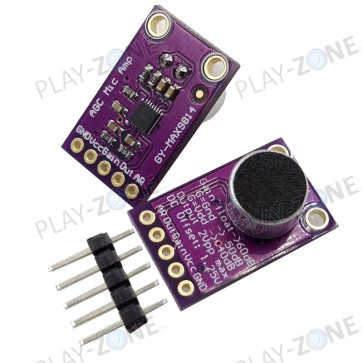

GY Electret Microphone Amplifier - MAX9814

Elektret-Mikrofonverstärker - MAX9814 mit automatischer Verstärkungsregelung

Dieses komplett bestückte und getestete Board wird mit einem 20-20KHz Elektretmikrofon geliefert. Für die Verstärkung verwenden wir den Maxim MAX9814, einen Spezialchip, der für die Verstärkung von Elektretmikrofonen in Situationen entwickelt wurde, in denen die Lautstärke des Audios nicht vorhersehbar ist.

Der Chip dieses Verstärkers ist der MAX9814 und verfügt über einige Optionen, die Sie mit dem Breakout konfigurieren können. Die Standardeinstellung für die maximale Verstärkung ist 60 dB, kann aber auf 40 dB oder 50 dB eingestellt werden, indem der Gain-Pin mit VCC oder Masse verbunden wird. Sie können auch das Attack-/Release-Verhältnis von standardmässig 1:4000 auf 1:2000 oder 1:500 ändern. Der Ausgang des Verstärkers beträgt ca. 2Vpp max. bei 1,25V DC Bias, so dass er problemlos mit jedem Analog/Digital-Wandler mit bis zu 3,3V Eingang verwendet werden kann. Wenn Sie es in einen Line-Eingang leiten möchten, verwenden Sie einfach einen 1-100uF Sperrkondensator in Reihe (100uF klingt am besten).

Grösse: 26mm x 14mm
