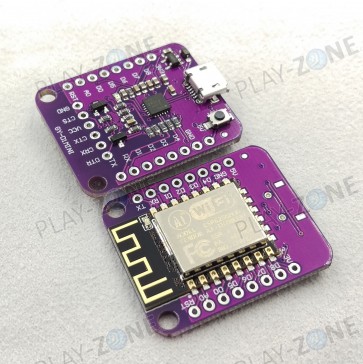

GY ESP8266 D1 Mini Board

Breakout mit dem ESP8266 von AI Tinker von GY - mit USB-Micro-Anschluss

Mit diesem Breakout  von GY werden alle Pins des ESP8266-Moduls bequem an 2.54 Pin-Headers ausgefürht.

Zudem ist ein USB-2-TTL Wandler mit am Board, der es erlaubt, das Board direkt über USB anzuschliessen und zu Programmieren.

Es ist so eine kostengünstige und bequeme Alternative zum leeren ESP8266-Modul, da es die Bauteile zur Ansteuerung bereits integriert hat und direkt ohne USB- oder Spannungswandler verwendet werden kann. Die IO sind jedoch nach wie vor 3.3V und nicht 5V tolerant.

Vorinstalliert ist die Ai-Thinker Firmware V1.2.0.0, das Modul kann aber auch - wie die anderen ESP8266 auch - neu Programmiert werden, z.B. mit der Arduino IDE.

Herausgeführte Pins (auf der Seite, für Breadboard):

• D0 - D8
• A0
• RST
• 5V
• RX
• TX
• GND

Herausgeführte Pins (Stirnseite, nicht für Breadboards zugänglich):

• DTR
• RX
• TX
• CC
• TS
• ND

Grösse: 27mm x 32mm (ohne USB-Stecker)

Lieferumfang:

• GY D1 Mini ESP 8266 Breakout
• 2 x 8 Pin Header
