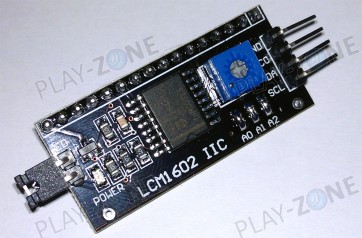

I2C-Backpack (PCF8574T) für 1602- / 2004-LCDs 5V
I2C-Backpacks dienen dazu, die benötigen I/O-Pins zu Ansteuerung von LCDs zu Reduzieren, und so mehr freie IOs zu schaffen.
Artikelnummer:
P00000418
5 Stk. ab eigenem Lager sofort lieferbar!
CHF 7.90
Artikelbeschreibung
Details
Für alle 5V 16x02- und 20x04-LCDs mit ST7066/HD44780 (16 Pin Interface)
I2C-Backpacks dienen dazu, die benötigen I/O-Pins zu Ansteuerung von LCDs zu Reduzieren, und so mehr freie IOs zu schaffen.
Diese I2C-Backpack mit dem PCF8574T-I2C-Treiber wird einfach auf hinter das LCD gelötet - danach werden für die Ansteuerung nur noch zwei I/O-Pins benötigt. Für die Ansteuerung haben wir eine Arduino-Library zum Download hier bereitgestellt.
Als Bonus lässt sich der Kontrast des LCD mit einem auf dem Backpack angebrachten Potentiometer einstellen, sowie das Backlight mittels Jumper komplett ausschalten (auch per Software möglich).
Features:
- I2C-Backpack, nur noch 2 I/O-Pins werden zur Ansteuerung benötigt
- I2C-Adresse mit 3 Löt-Jumpern einstellbar
- PCF8574T-Treiber
- Pins: SDA / SCL / VCC / GND
- Für Standard 16 Zeichen, 2 Zeilen sowie 20 Zeichen, 4 Zeilen LCD
- Potentiometer zur Kontrasteinstellung
- Backlight per Jumper komplett abstellbar
- Arduino-Library LiquidCrystalI2C bei uns als Download verfügbar
- Grösse: 4cm x 1.8cm
I2C-Adresseneinstellung (0 = Jumper geschlossen, 1 = Jumper geöffnet), muss im Sketch entsprechend angepasst werden:
| 0 | 0 | 0 | 0x20 |
| 0 | 0 | 1 | 0x21 |
| 0 | 1 | 0 | 0x22 |
| 0 | 1 | 1 | 0x23 |
| 1 | 0 | 0 | 0x24 |
| 1 | 0 | 1 | 0x25 |
| 1 | 1 | 0 | 0x26 |
| 1 | 1 | 1 | 0x27 |
Zusatzinformation
Zusatzinformation
| Artikelnummer | P00000418 |
|---|---|
| Gewicht | 1.0000 |
| Hersteller | OEM |
Bewertungen
Kundenmeinungen (1)
- Funktioniert super!
- Im Beispiel Sketch ist die Addresse etwas unglücklich gewählt (0x3F). Die richtige Addresse ist 0x20-0x27 abhängig von den Löt-Jumpern (keine Jumper = 0x27). Habe die Addressierung hier gefunden: http://www.dfrobot.com/wiki/index.php?title=I2C/TWI_LCD1602_Module_%28Gadgeteer_Compatible%29_%28SKU:_DFR0063%29 (Veröffentlicht am 25.11.2014)
Downloads
 I2C Backpack Arduino Library Size: (19.5 KB) |
Fragen oder Anregungen?
Haben Sie eine Frage zum Produkt? Haben Sie eine Anregung zur Beschreibung oder sogar einen Fehler entdeckt? Kontaktieren Sie uns!
