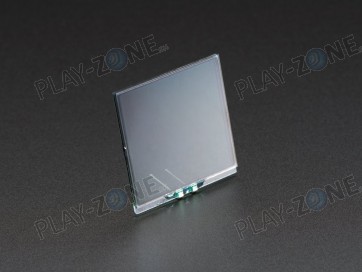

Liquid Crystal Light Valve - Steuerbares Verschlussglas / 31x33mm

Was bekommt man, wenn man eine Schicht aus Flüssigkristallmaterial antreibt, die zwischen zwei Glasscheiben liegt? Ein Flüssigkristall-Lichtventil (auch bekannt als LCD steuerbares Verdunkelungspanel)! Sie werden oft für Elektroschweißsselme verwendet, weil sie die Augen des Schweißers vor den hellen Funken schützen können. Natürlich passt es auch hervorragend für eine vielzahl von Maker-Projekten.

Ein Flüssigkristall-Lichtventil (LCLV) ist eine Vorrichtung, die die Eigenschaften von Flüssigkristallen nutzt, um das Beleuchtungsniveau zu steuern, das durch ein optisches System geht. Es ist im Grunde das, was in Ihrem LCD-Monitor/TV/Projektor usw. passiert, aber für jedes einzelne Pixel.

Normalerweise sehen Sie eine getönte graue Farbe. Es gibt zwei Elektroden, über die Sie eine Spannung anlegen können, um die Opazität zu ändern.

Durch die Änderung der angelegten Spannung wird das Licht immer mehr blockiert. Ab ca. 1,0VDC beginnt das Glas zu verdunkeln. Bei ca. 4,0V ist das Glas undurchsichtig. 5V ist die maximal empfohlene Spannung. Dazwischen erhalten Sie dunklere Farbtöne. Beachten Sie, dass es nicht in der Lage ist, 100% des Lichts zu blockieren, aber es sieht so aus, als ob es mindestens 95% blockiert.

Es wird fast kein Strom verbraucht. Einmal mit einer Spannung aktiviert, bleibt das Glas auch bei abgeschalteter Spannung auf diesem Dunkelheitsgrad. Wenn Sie also möchten, dass es ein- und ausgeschaltet wird, müssen Sie es mit einem 0V-Signal betreiben, um es zu "öffnen", oder einen Ableitwiderstand zwischen die beiden Pins anschließen, um die Spannung abzuschalten, wenn es nicht versorgt wird.

Wenn Sie es länger als ein paar Minuten einschalten (undurchsichtig machen), verwenden Sie eine AC-Rechteckwelle zwischen den beiden Pins, um eine DC-Bias zu vermeiden, die es beschädigen kann (Siehe Downloads).

Bitte beachten Sie, dass es sich um ein dünnes Stück Glas handelt, Sie können es nicht biegen oder schneiden, und es ist sehr empfindlich! Seien Sie vorsichtig, wenn Sie mit diesem Artikel arbeiten.

Details:

• LCD size: 31 x 33 x 2 mm
• Dimensions: 36 x 36 mm
• Driving voltage: 3-5V
• LCD type: TN, transmissive, positive
• Operating temperature: -10° to 60°
