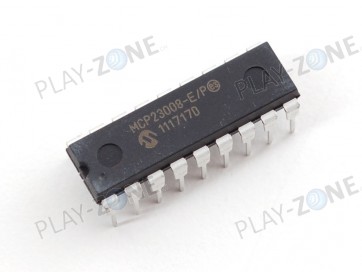

MCP23008 - 8 Port IO-Expander

Mit dem MCP23008 können 8 I/O-Pins an Ihren Mikroprozessor angehängt werden. Der MCP23008 benutzt zwei I2C-Pins, welche mit anderen I2C-Geräten/ICs geshared werden können. Jeder der 8 Pins kann als Input, Output, Input mit Pullup oder Open Drain konfiguriert werden. Es können auch Interrupts programmiert werden, das dauerende Pollen des ICs entfällt somit.

Der IC arbeitet mit 2.5V - 5.5V, ist somit für alle 3.3V und 5V Projekte geeignet. Er liefert mit 20mA pro Pro genug zum Ansteuern von z.B. LEDs - gepaart mit einem MOSFET können entsprechend höhere Ladungen geschaltet werden.

Der MCP23008 wird im DIP-Gehäuse geliefert und passt somit auf Breadboards.

Mit den ADDR0-2 Pins können bis zu 8 eindeutige I2C-Adressen gesetzt werden - es können somit 8 dieser ICs an einem Bus verwendet werden, was Ihnen 64 I/O-Pins bringt.

Links:

• Arduino Library
