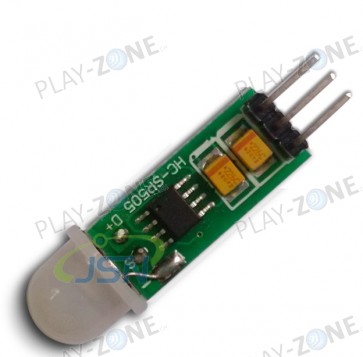

Miniatur PIR Bewegungssensor HC-SR505

PIR Sensoren finden Verwendung v.a. in Bewegungsmeldern, meistens um Festzustellen ob sich eine Person in oder aus der Reichweite des Sensors bewegt. Durch den tiefen Preis, den tiefen Stromverbauch und die lange Lebensdauer wie geschaffen für uns. Die PIR Sensoren sind auch bekannt unter Begriffen wie Passive Infrared, Pyrolectic / Pyrolektrische oder IR Motion Sensoren.

Der Bewegungssensor ist sehr einfach einzusetzen: Nachdem Strom angeschlossen wurde, braucht der Sensor ca. 10 Sekunden um den Raum zu scannen. Während dieser Zeit ist der Ausgang auf High. Wenn der Raum gescannt ist, geht der Ausgang auf Low. Sobald sich jetzt etwas bewegt, geht der Alarm-Pin nach High. Sobald keine Bewegung festgestellt wird, schaltet der Ausgang nach einigen Sekunden wieder auf Low. Die Ansteuerung von einem Mikroprozessor ist denkbar einfach und in wenigen Zeilen lösbar.

Pinbelegung:

• Strom (4V bis 20V)
• Out (0V - 3.3V)
• GND

Der Sensor kann  dank dem integrierten Spannungswandler mit 4V bis 20V betrieben werden. Der Out liegt immer bei 3.3V, unabhängig von der Versorgungsspannung.

Grösse: 10 x 23mm
