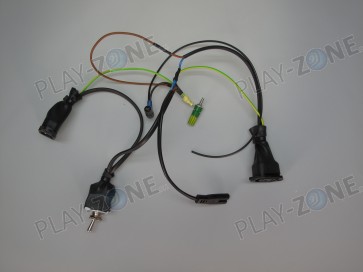

Morpheus Prepi19 - Kabelbaum 230v

230V Kabelbaum mit Netzteil für den Prepi19

230V Buchse inkl. Slave-Anschluss (oder Wahlweise Schaltbar via Relais) mit Umschalter. Inkl. Netzteil.

Der Schalter ist 2-polig. Die Überlänge des braunen Kabels ermöglicht, damit z.B. eines der Relais einzuschlaufen. Ohne Relais ist die female Netzbuchse einfach ein Slave-Anschluss, z.B. für ein Display.

Die Hebel-Kippschalter wurden gewählt, weil sie gut tönen, eine eindeutige Status-Anzeige haben und bei mehreren Prepi19 übereinander am schnellsten ein- oder ausgeschaltet werden können.

Die Bananenbuchse für Erde (grün/gelb) wird direkt ins Chassis geschraubt, die Bananenbuchse für Masse/GND (schwarz) wird isoliert montiert. Beide Buchsen sind verbunden mit einem 100k-Ohm Widerstand (ableiten statischer Spannung) und einem 0,1 µ-Kondensator (ableiten Hochfrequenz). Damit hat man einerseits bei Entwicklungen immer eine sichere Masseverbindung, andererseits kann bei Rack-Einbau eine professionelle Brummschleifen- und Kriechstrom-Messung durchgeführt werden.

Bei Tischbetrieb wird Masse und Erde mit einem Draht (nicht im Lieferumfang) verbunden. Alle spannungsführenden Teile sind berührungssicher isoliert.

Mehr Infos zum PREPI 19: https://www.markofner.ch/angebot/raspberry-pi-prepi19
