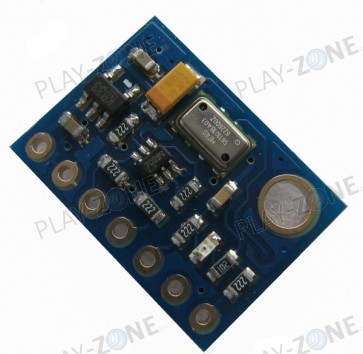

GY MS5611 Druckdifferenzmodul / Hochpräzisions Barometer / Thermometer
Breakout mit dem Präzisions-Drucksensormodul MS5611. Druck- und Temperaturmessung mit 24 Bit Auflösung via I2C. 3V-5V ok
Artikelnummer:
P00001484
2 Stk. ab eigenem Lager sofort lieferbar!
CHF 29.90
Artikelbeschreibung
Details
Das miniaturisierte Präzisions-Drucksensormodul MS5611 besteht aus einem hochlinearen Druckdie und einem ΣΔ- A/D-Interface-IC. Das Modul wandelt die gemessene druck- und temperaturabhängige Spannung in jeweils ein 24bit Datenwort. Zusätzlich sind im Sensormodul 6 individuelle Koeffizienten abgelegt, die die hochgenaue Korrektur für die Druck- und Temperaturmessung durch einen externen Mikroprozessor erlauben. Der MS5611-B kommt ohne zusätzliche Bausteine aus und zeichnet sich durch eine geringe Versorgungsspannung und eine automatischer Ausschaltfunktion (ON/OFF) aus.
Das Sensormodul MS5611 zeichnet sich durch geringste Standby Stromaufnahme aus. Der optimale Kompromiss zwischen Wiederholrate und durchschnittlichem Stromverbrauch kann über die Anwendungssoftware individuell eingestellt werden.
MS5611 misst Drücke zwischen 10 und 1200mbar absolut im Temperaturbereich von -40 bis 85°C.
EIGENSCHAFTEN
- Auflösung Druck: 0,012 mbar
- Auflösung Temperatur: typ. <0,01°C
- Höhenauflösung: 10 cm.
- Druckmessbereich: 10 bis 1200mbar
- Temperaturbereich: -40 bis 85°C
- Hohe Präzision durch individuelle Korrekturdaten
- ESD geschützt
- RoHS-konform und Pb frei
ANWENDUNGEN
- Mobile Höhenmesser und mobile barometrische Messsysteme
- Personen-Such- und Navigationsgeräte
- Wetterstationen
- Sportuhren
- GPS Empfänger
- Flugüberwachung (Variometer und Datenlogger)
TECHNISCHE DATEN BREAKOUT
- I2C-Anschluss (SDA / SCL)
- Stromversorgung / IO-Levels 3V - 5V
- Grösse: 13.4cm x 18.5cm
- Gerade sowie Abgewinkelte Header im Lieferumfang
LINKS
Zusatzinformation
Zusatzinformation
| Artikelnummer | P00001484 |
|---|---|
| Gewicht | 0.0500 |
| Hersteller | GY |
Bewertungen
Kundenmeinungen (1)
- Dieses Bord muss mit 3.3V betrieben werden
-
In den techn. Daten zum Breakout steht: 3-5V, aber im verlinkten Datasheet (für den Sensor selbst) ist die Rede von 1.8-3.6V.
Ich betreibe den Sensor mit einem Arduino Uno und haben festgestellt, dass die gemessene Temperatur bei 5V Stromversorgung nicht stimmt (6 Celsius und mehr zu hoch). Bei 3.3V stimmt die Messung jedoch mit einem anderen Sensor bis auf 0.2 Celsius überein und ist stabil. Die Druckmessung scheint auch mit 5V in Ordnung zu sein. Vermutlich heizt der Spannungsregler bei 5V zu sehr. (Veröffentlicht am 19.02.2017)
Downloads
 MS5611 Datasheet Size: (555.81 KB) |
