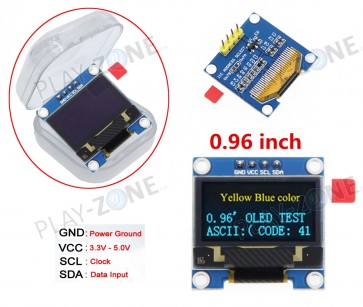

OLED Modul 0.96",128 x 64 Pixel, I2C, Gelb und Blau - mit Box

3Klein aber Oho: Dieses OLED-Modul mit einer Auflösung von 128 x 64 Pixel ist nur gerade 27.3mm x 27.8mm gross,  bei einer Displaygrösse von 0.96"!

Dank I2C ist der Anschluss denkbar einfach: GND und VCC (3.3V -5V) sowie SCL und SDA verbinden - das war's.

Das Model ist zweifarbig (oben Gelb, unten Blau) - die Farben sind fix und lassen sich nicht ändern. Eine Pixelreihe ist zudem immer schwarz zur Unterteilung.

Das Modul hat die Pinheader bereits angelötet und lässt sich so z.B. direkt auf einem Breadboard verwenden.

• Grösse：0,96 (Zoll)
• OLED-Treiberchip：SSD1306
• Auflösung：128 * 64 (Pixel)
• Schnittstelle：IIC (I2C, 1-GND, 2-VCC, 3-SCL, 4-SDA . I2C-Adresse: 0x3c
• Effektiver Anzeigebereich：21.744x10.864 (mm)
• Modulgrösse：27,3 x 27,8 (mm)
• Winkel：> 160 °
• Betriebstemperatur：-20 ° C ~ 70 ° C
• Lagertemperatur：-30 ° C ~ 80 ° C
• Betriebsspannung：3.3V / 5V
• Stromverbrauch：Volle Helligkeit ca. 25mA, Standby ca. 1.5mA.
• Gewicht：15g

Zur Ansteuerung kann die Adafruit SSD1306-Library verwendet werden. Diese kann direkt aus der Arduino-IDE installiert werden, hier via GitHub hier: https://github.com/adafruit/Adafruit_SSD1306
