Play-Zone Proto One V1.0 - Kit

Experimentierplatine und Arduino in einem? Kein Problem mit dem neuen PlayDuino Proto One von Play-Zone!

Auf der linken Seite des Board befindet sich ein Arduino - auf der rechten Seite eine Experimentierplatine mit 21 x 26 Lötaugen inkl. zwei 5V/GND-Rails.

Alle Arduino-Pins (A0 - A5, D0 - D13, AREF, Reset, Vin) sind herausgeführt und beschriftet und können für Ihren Aufbau einfach abgegriffen werden. Neben einem Reset-Button befinden sich auch zwei LED für Power und die Arduino LED13 auf dem Board.

Der gesockelte ATmega328 lässt sich im Bedarfsfalle einfach austauschen. Durch den ICSP-Anschluss kann der Bootloader neu programmiert werden. Die Programmierung von der Arduino-IDE geschieht über ein FTDI-Kabel (siehe Zubehör).

Durch vier Montagelöcher lässt sich der Proto One einfach montieren und befestigen. Die Stromversorgung geschieht über das FTDI-Kabel oder mit einem 6V - 15V Netzteil.

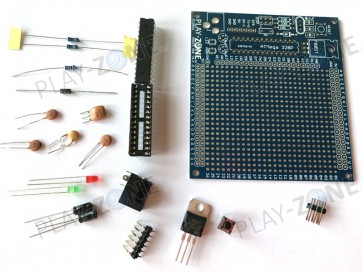

Der ProtoOne wird als Kit zum selber löten geliefert. Auf dem Atmega328 befindet sich bereits der aktuelle Arduino-Bootloader, so dass Sie sofort loslegen können.
