Power Cell - LiPo Charger/Booster Combo Board

Zwei auf einen Schlag:  Lipo Single-Cell Boost Converter (3.3V und 5V) sowie USB-Charger in einem Board vereint.

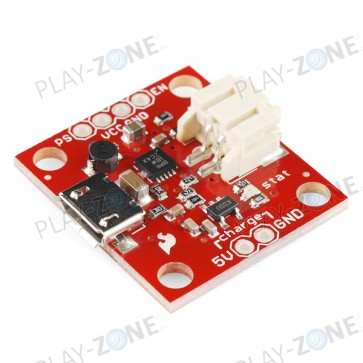

Auf dem Board befindet sich ein JST-Anschluss für einen Single-Cell LiPo-Akkus, ein micro-USB Anschluss als 5V Lade-Quelle, sowie ein umschaltbarer Ausgang für 3.3V oder 5V. 2 Charge-Pins sind ebenfalls herausgeführt um eine alternative Ladequelle anzuschliessen.

Ebenfalls herausgeführt sind die Power-Save und Enable-Pins, somit haben SIe die volle Kontrolle über den Switching Regulator. Die Under-Voltage Lockout Enable ist ebenfalls an einen Pin herausgeführt und kann so einfach abgeschaltet werden.

Der microUSB-Charger verwendet den MCP73831, er lädt 3.7V Single-Cell Akkus mit bis zu 100mA. Wem das nicht schnell genug ist, der kann über die 5V + GND 'Charge' Anschlüsse eine externe Stromquelle, z.b. ein Netzteil, anschliessen.

Die Grundlage des Boost-Converters ist der TPS61200 von TI. Der Ausgang kann mit einer Lötbrücke auf 3.3V oder 5V gesetzt werden (Standard 5V).

Achtung: Das Board hat keinen Verpolungsschutz - achten Sie beim Anschliessen unbedingt auf die korrekte Verpolung!

Grösse: 2.3cm x 2.1cm

Features:

• MCP73831 Single Cell LiPo charger at 500mA
• TPS61200 Boost Converter
• Selectable output voltage 3.3 or 5V
• 5V @ 600mA max
• 3.3V @ 200mA max
• Undervoltage lock out at 2.6V (with disable jumper)
• Quiescent current, less than 55uA
• JST connector for LiPo battery
• micro-USB connector for charge power source
• Inductor: 4.7uH, 1.2A Sumida CDRH2D18
• Over temperature protection
