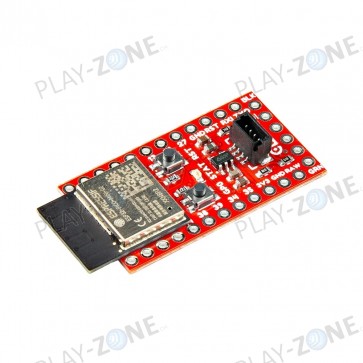

SparkFun ESP32 Qwiic Pro Mini

Sag Hallo zur nächsten Generation der Pro Mini Boards – das SparkFun ESP32 Qwiic Pro Mini beherbergt den leistungsstarken ESP32-PICO-MINI-N8R2 von Espressif auf unserem kompakten Pro Mini-Formfaktor mit 2 MB PSRAM.

Mit zwei individuell steuerbaren CPU-Kernen, einstellbarer CPU-Taktfrequenz, einem Co-Prozessor für Situationen, die minimale Rechenleistung erfordern, sowie einer Vielzahl an Peripherie wie der Möglichkeit für ein externes SD-Karten-Interface, kapazitive Touchsensoren, ADC, DAC, Zwei-Draht-Automobil-Schnittstelle, Ethernet, Hochgeschwindigkeits-SPI, UART, I²S und I²C, ist dieses Board ein wahres Kraftpaket in einem winzigen Gehäuse. Das Beste daran: Mit unserem praktischen Qwiic-System ist kein Löten erforderlich, um dieses Pro Mini mit dem Rest deines Systems zu verbinden.

Die Integration von Bluetooth® (insbesondere Bluetooth SPP), Bluetooth LE und WiFi stellt sicher, dass eine Vielzahl von Anwendungen abgedeckt wird und das Modul vielseitig einsetzbar ist: Die Nutzung von WiFi ermöglicht eine große physische Reichweite und eine direkte Verbindung zum Internet über einen WiFi-Router, während Bluetooth die einfache Verbindung mit einem Smartphone oder das Senden von Low-Energy-Beacons zur Erkennung ermöglicht. Der Schlafstrom des ESP32-Chips liegt unter 5μA, wodurch er für batteriebetriebene und tragbare Elektronik-Anwendungen geeignet ist. Das Modul unterstützt eine Datenrate von bis zu 150 Mbps und eine Ausgangsleistung von 20 dBm am Antennenanschluss, um die umfassendste physische Reichweite zu gewährleisten.

Hinweis: Im Gegensatz zu anderen ESP32-Boards erfordert dieses Gerät eine Benutzereingabe zum Programmieren. Halte GP0 gedrückt, während du es zurücksetzt, um das Gerät zu programmieren. Dies ist ein einfacher Vorgang, jedoch nicht automatisch.

Eigenschaften & technische Daten

CPU und On-Chip-Speicher

• ESP32-PICO-V3-02 eingebaut, Xtensa dual-core 32-Bit LX6 Mikroprozessor, bis zu 240 MHz
• 448 KB ROM für Boot- und Kernfunktionen
• 520 KB SRAM für Daten und Instruktionen
• 16 KB SRAM im RTC
• 8 MB SPI Flash
• 2 MB PSRAM

Wi-Fi

• 802.11b/g/n
• Bitrate: 802.11n bis zu 150 Mbps
• A-MPDU und A-MSDU Aggregation
• 0,4 µs Guard-Intervall Unterstützung
• Betriebsfrequenzbereich des Kanals: 2412 ~ 2484 MHz

Bluetooth

• Bluetooth V4.2 BR/EDR und Bluetooth LE Spezifikation
• Klasse-1, Klasse-2 und Klasse-3 Sender
• AFH
• CVSD und SBC

Peripherie

• UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S, IR, Pulscounter, GPIO, kapazitiver Touchsensor, ADC, DAC, TWAI® (kompatibel mit ISO 11898-1, d.h. CAN Spezifikation 2.0), Ethernet MAC

Integrierte Komponenten auf dem Modul

• 40 MHz Kristalloszillator

Antenne Optionen

• ESP32-PICO-MINI-02: On-Board PCB Antenne

Betriebsbedingungen

• Betriebs-Spannung/Stromversorgung: 3,0 ~ 3,6 V
• Betriebstemperaturbereich: –40 ~ 85 °C
• 1x vertikaler Qwiic-Anschluss
