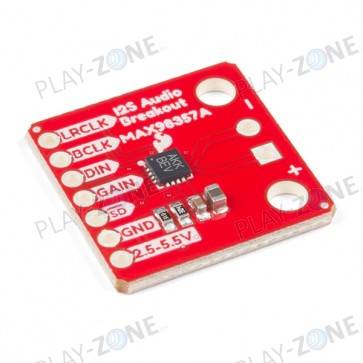

SparkFun I2S Audio Breakout - MAX98357A

Das SparkFun I2S Audio Breakout Board verwendet den Digital-Analog-Wandler (DAC) MAX98357A, der I2S-Audio (nicht zu verwechseln mit I2C) in ein analoges Signal umwandelt, um Lautsprecher anzusteuern.

Der I2S Audio Breakout wandelt die digitalen Audiosignale nach dem I2S-Standard in ein analoges Signal um und verstärkt das Signal mit einem Class-D-Verstärker, der bis zu 3,2 W Leistung an eine 4Ω-Last abgeben kann. Die Karte kann konfiguriert werden, um nur den linken Kanal, den rechten Kanal oder beides auszugeben.

Das SparkFun I2S Audio Breakout Board ist ziemlich einfach und benötigt nur wenige Pin-Verbindungen, um es zum Laufen zu bringen. Standardmässig ist das Board im "Mono"-Betrieb konfiguriert, d.h. das linke und rechte Signal werden zusammengelegt, um einen einzelnen Lautsprecher zu betreiben. Wenn Sie einen separaten Lautsprecher für den linken und rechten Audiokanal benötigen, müssen Sie den Monojumper abschalten. Neben der Möglichkeit, den Audiokanalausgang auszuwählen, kann die Verstärkung auch auf verschiedene Arten konfiguriert werden. Die Verstärkung des Verstärkers kann von +3dB bis +15dB konfiguriert werden. Während die Kanalauswahl an Bord konfiguriert werden kann, wird die Verstärkung jedoch extern über den Verstärkungspin gesteuert. Standardmässig ist das Board für +9dB konfiguriert, kann aber leicht geändert werden!

Features:

• Versorgungsspannungsbereich: 2,5V - 5,5V.
• Ausgangsleistung: 3,2W an 4Ω bei 5V.
• Auswahl des Ausgabekanals: Links, Rechts oder Links/2 + Rechts/2 (Standard).
• Abtastrate: 8kHz - 96kHz.
• Probenauflösung: 16/32 Bit.
• Ruhestrom: 2,4mA.
• Filterlose Klasse D Ausgänge
• Kein MCLK erforderlich
• Klick- und Pop-Reduktion
• Kurzschluss- und Wärmeschutz

Links:

• GitHub
