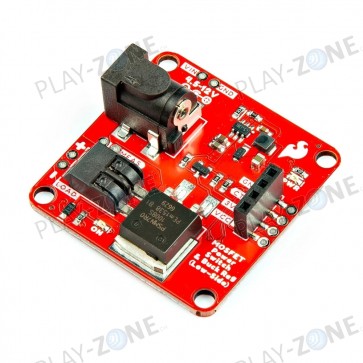

SparkFun MOSFET-Leistungsschalter und Abwärtsregler (Low-Side)

Benötigt dein Mikrocontroller die Steuerung eines hochspannungsführenden Geräts, wie z. B. eines 12V LED-Streifens, während er gleichzeitig mit Strom versorgt werden muss? Möchtest du vermeiden, mehrere Netzteile und Mikrocontroller für dein Projekt zu verwenden? Der MOSFET-Leistungsschalter und Abwärtsregler (Low-Side) ist ein Produkt, das wir bei SparkFun benötigt haben, und wir dachten, andere könnten das gleiche Problem haben. Versorge das Board mit bis zu 12V und steuere bis zu 10A, während du gleichzeitig stabile 3,3V für dein Steuerboard bereitstellst.

Der SparkFun MOSFET-Leistungsschalter und Abwärtsregler (Low-Side) kombiniert zwei Schaltkreise auf einer Platine: einen LMR14203 Abwärtsregler, der auf 3,3V ausgelegt ist, und einen N-Kanal MOSFET (PSMN7R0-100BS), der als Low-Side-Schalter konfiguriert ist. Eine Flyback-Diode befindet sich ebenfalls auf der Lastseite für Geräte mit Rückspannung (Back EMF)! Ziehe einfach den CTL-Pin auf Masse, um die Last zu aktivieren.

Verschiedene Anschlüsse (Barrel-Jack, weiblicher Header und Poke-Home) ermöglichen den Anschluss einer Stromversorgung an einen Mikrocontroller deiner Wahl (Arduino, micro-bit, Raspberry Pi Mikrocontroller) und verbinden sie mit der Last. VCC, 3,3V, CTL und GND sind ebenfalls über 0,1"-abstandige PTHs ausgeführt, für diejenigen, die lieber löten. Zwei LEDs (PWR_LED und ON_LED) zeigen an, wann 3,3V verfügbar sind und wann Strom auf die Last angewendet wird. Jumper auf der Rückseite deaktivieren die LEDs. Ein MEAS PTH Jumper ist ebenfalls enthalten, für diejenigen, die den Stromverbrauch des Systems präzise messen möchten.

Hinweis: Obwohl der MOSFET mit 100A/100V bewertet ist, empfehlen wir, nicht viel mehr als 10A zu verwenden, da die PCB-Polygone und Leitungen die Begrenzung darstellen.

Eigenschaften & technische Daten

• Eingangs-Spannungsbereich: 4,5V bis 12V
• LMR14203 Abwärts-Spannungsregler
• Ausgelegt auf 3,3V/300mA Ausgang
• PSMN7R0-1000BS N-Kanal MOSFET
• Konfiguriert als Low-Side-Schalter
• Eingang: 5,5mm x 2,1mm Barrel-Jack (Center-Positive)
• Ausgang: Poke-Home-Anschlüsse
• Steuerung: 1x4 weibliche Header
• Eingebaute Flyback-Diode auf der Lastseite
• LEDs: PWR, ON
• Jumper: PWR_LED, MEAS, ON_LED
• Abmessungen: 1,50" x 1,50" (38,1mm x 38,1mm)
• Gewicht: 9,9g

Links:

• GitHub Hardware Repo
