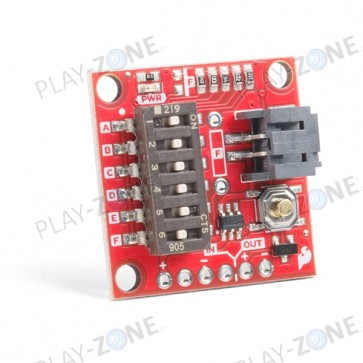

SparkFun Nano Power Timer - TPL5110

Manchmal wollen wir unsere Projekte einschalten, aber manchmal wollen wir sie für eine Weile ausschalten, um Strom zu sparen. Der SparkFun Nano Power Timer läuft bei minimalem Stromverbrauch (ca. 35nA) und schaltet Ihr Projekt nach einer bestimmten Zeit ein. Wenn Sie fertig sind mit dem Abfragen Ihrer Sensoren, dem Posten von Daten im Internet, dem Schreiben an Ihren Logger oder der Planung der Weltherrschaft, kann Ihr Mikrocontroller dem Nano Power Timer sagen, dass er den Strom abschalten soll. Sie müssen Ihren Mikrocontroller nicht mehr den ganzen Tag laufen lassen, wenn Sie die Umgebungstemperatur nur noch einmal pro Stunde ablesen wollen.

Die Verzögerung TPL5110 wird durch die Verwendung von Widerständen konfiguriert. Wir haben einen 6-fach DIP-Schalter hinzugefügt, um einen der fünf vorinstallierten Widerstände auszuwählen. Der sechste Schalter ist an einem Pad befestigt, um einen eigenen PTH (oder SMD) Widerstand hinzuzufügen. Die Verzögerungen, die mit den vorinstallierten Headern verbunden sind, werden auf der Unterseite der Platine für eine schnelle Einrichtung angezeigt. Zusätzlich können Sie mehr als einen Schalter auswählen, um die Widerstände parallel zu kombinieren (bis zu 26 Optionen ohne den benutzerdefinierten Widerstand), die Anschlussanleitung enthält eine schöne Übersicht über den Gesamtwiderstand und die entsprechende Verzögerung für jede Kombination.

Der Nano Power Timer kann Spannungen zwischen 1,8V und 5,5V sowie Ströme bis 1,1A mit Zeiten von 100ms bis zwei Stunden verarbeiten (vorkonfigurierte Einstellungen reichen von 30s bis 2h). Sie finden auf dem Board eine Schaltfläche, die es Ihnen ermöglicht, die Verzögerung schnell zu überschreiben, damit Sie Ihr Projekt jederzeit einschalten können.

• Versorgungsspannung: 1,8V bis 5,5V
• Stromaufnahme bei 2,5V: 35nA Typisch (50nA Max)
• Wählbare Zeitintervalle: 100ms bis 7200s (2 Stunden)
• Timer-Genauigkeit: 1%.
