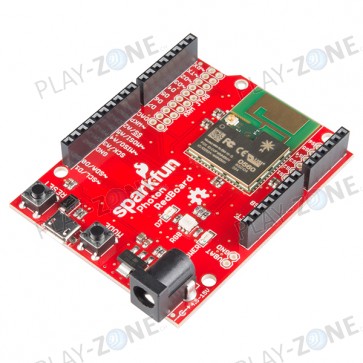

SparkFun Photon RedBoard

Das SparkFun Photon RedBoard ist, einfach gesagt, eine WiFi / Microcontroller-Entwicklungsplatine im Arduino-Formfaktor für das Photon.

Es ist einfach zu bedienen, es ist leistungsfähig, und mit der Cloud verbunden. Mit dem besten Support, Potenzial und Leistung bietet das Photon RedBoard ein IoT-Gerät mit einem leistungsstarken 120MHz ARM Cortex M3 und integrierter WiFi-Konnektivität. Stellen Sie sich vor, einen Photon in die Form eines Arduino zu passen und gleichzeitig seine Wireless- und ARM Cortex M3-Fähigkeiten beizubehalten - das Ergebnis ist dieses Board!

Das SparkFun Photon RedBoard basiert auf dem P1-Particle Module. Jedes P1 wird mit der Particle OS Firmware vorinstalliert geliefert und enthält dessen Cloud Service. Das P1 hat eine eingebaute Antenne und einen UFL-Stecker.

Der Photon RedBoard verfügt über alle Anschlüsse, die Sie kennen und lieben: 8 digitale I/O-Pins, 6 analoge Eingänge, UART-, SPI- und ARM-JTAG-Anschlüsse. Wir haben auch die SDA, SCL, SCK, MISO, MOSI, SS, DAC und WKP Pins herausgeführt. Sie können das Photon RedBoard über USB oder DC-Anschluss anschliessen. Der integrierte Spannungswandler kann alles von 4.5 bis 15VDC verarbeiten.

Das Photon RedBoard ist im Arduino Formfaktor, d.h. Sie können viele verschiedene Arduino Shields an diesem Board verwenden. Bitte überprüfen Sie jedoch zuerst die Pin-Outs und Spannungspegel.

Features:

• STM32F205 120MHz ARM Cortex M3
• 1 MB Flash, 128 KB Arbeitsspeicher
• Single Band 2,4 GHz IEEE 802.11b/g/n
• Unterstützt Wireless Datenraten von bis zu 65Mbit/s
• Ultra Low Power Sleep-, Stand-by und Stop-Modi
• Unterstützt Open, WEP, WAPI, WPA und WPA2-PSK WiFi Sicherheitsmodi
• Eingangsspannung - 4,5-15V
• 8 Digitale I/O-Anschlüsse
• 6 Analoge Eingänge
• ARM JTAG Anschluss
• Arduino Formfaktor

Links:

• Datasheet (P1 Particle Module)
• GitHub (Design Files)
