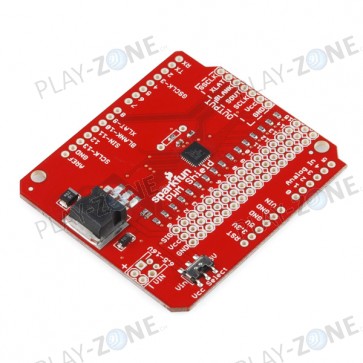

SparkFun PWM Shield
Arduino Shield mit einem TLC5940 PWM Treiber. Mit diesem Shield fügen Sie 16 zusätzliche PWM Ausgänge zu Ihrem Arduino hinzu.
Artikelnummer:
DEV-10615
2 Stk. ab eigenem Lager sofort lieferbar!
CHF 24.90
- ab 5 zu je CHF 23.90 und Sie sparen 5%
Artikelbeschreibung
Details
Arduino Shield mit einem TLC5940 PWM Treiber. Mit diesem Shield fügen Sie 16 zusätzliche PWM Ausgänge zu Ihrem Arduino hinzu, z.B. für LED-Displays oder -Anzeigen, Backlights, Servos..
Alle 16 PWM-Ausgänge sind an Standard 2.54mm Headers mit GND und VCC herausgeführt. Die Output-Pins des TLC5940 sind ebenfalls herausgeführt, damit noch weitere TLC5940 angeschlossen werden können (Daisy Chain).
Hinweise: Während die 3-Pin PWM Header einen Abstand von 2.54mm haben, sind die Abstände zwischen den einzelnen Headers ein bisschen grösser - dies damit man mehrere Servos nebeneinander ohne Gewalt einstecken kann. Zudem ist jeder Ausgang mit einem 2.2k PullUp-Widerstand versehen. Schliesslich setzt ein 2.2k SMD-Widerstand beim Iref Pin den Ausgangsstrom auf 17.8mA - parallel dazu ist Platz für einen zusätzlichen Wiederstand (Thrugh-Hole) um den Strom bei Bedarf erhöhen zu können. Zur Berechnung des Widerstandes nehmen Sie bitte die Schaltpläne zur Hilfe.
Wie bei uns üblich liefern wir gratis 2 Paar Stackable Headers dazu (nicht im Originalen Lieferumfang enthalten)
