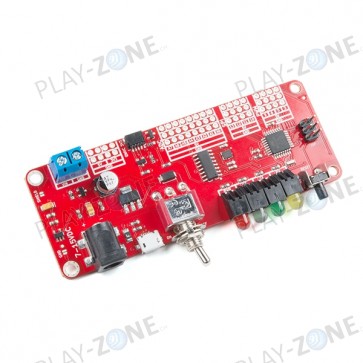

SparkFun RedBoard Edge

Das SparkFun RedBoard Edge ist eine raffinierte Überarbeitung des SparkFun RedBoard, die für den Einbau in Ihr individuelles Projektgehäuse entwickelt wurde, um ein sauberes, fertiges Produkt herzustellen. Es verfügt über alle Funktionen eines normalen RedBoards und ist ebenso einfach zu bedienen, so dass Sie sogar auf einem RedBoard Prototypen erstellen und Ihr Projekt problemlos auf einen RedBoard Edge übertragen können. Wenn Sie eine exzellente Lernplattform suchen, ist das SparkFun RedBoard Edge immer noch die erste Wahl!

 Mit dem RedBoard Edge haben wir das ursprüngliche RedBoard so umgestaltet, dass es auf einer Seite des Boards alles "userfacing" und auf der anderen Seite des Boards alles "projectfacing" enthält. Auf der Benutzerseite befinden sich die 2.1 mm DC-Buchse, ein Micro-USB-Anschluss, ein rechtwinkliger Netzschalter, vier Status-LEDs (RX, TX, Pin 13, & PWR) und ein Reset-Knopf. Auf der Projektseite befindet sich eine Zweifach-Schraubklemme, ein Qwiic-Stecker, sowie nach Funktionen gruppierte Pins (PWM, ADC, SPI), wobei die Stromschienen für 5V und Ground parallel zu jeder Gruppierung. Es gibt auch 4-polige Stromschienen für 5V und 3.3V direkt neben der 5mm 2-poligen Schraubklemme, die über den Kippschalter auf der Vorderseite des Boards mit der VIN verbunden ist.

Eines der coolsten Dinge am RedBoard Edge ist die Möglichkeit, das Board durch die Abstandshalter neben dem Zylinderheber und der Schraubklemme an Ihr Gehäuse zu erden. Sie können wählen, ob Sie Ihre Gehäusemasse entweder an die USB-Abschirmung oder an die Masse des Boards oder an beides anschliessen möchten!

Wie das SparkFun RedBoard kann auch das RedBoard Edge über ein Mikro-USB-Kabel mit der Arduino IDE programmiert werden: Einfach das Board einstecken, "Arduino UNO" aus dem Board-Menü wählen und schon kann der Code hochgeladen werden. Der Edge kann alles von 7 bis 15VDC verarbeiten und Sie können ihn immer noch über USB oder über die Laufbuchse mit Strom versorgen.

Features:

• ATmega328 Mikrocontroller mit Optiboot (UNO) Bootloader
• Eingangsspannung - 7-15V
• 0-5V Ausgänge mit 3.3V kompatiblen Eingängen
• 14 Digitale I/O-Pins (6 PWM-Ausgänge)
• 6 Analogeingänge
• ISP-Header
• 32k Flash-Speicher
• 16MHz Taktfrequenz
• Schalttafeleinbau möglich
• Micro-USB-Anschluss
• Qwiic Stecker
