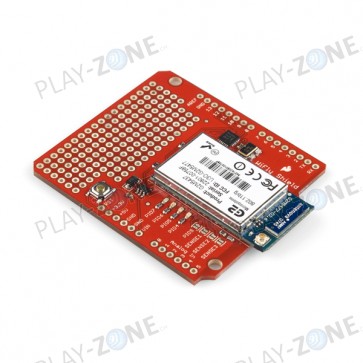

SparkFun WiFly Shield
Mit dem SparkFun WiFly Shield können Sie jetzt ihren Arduino mit 802.11b/g Wireless Netzwerken verbinden.
Artikelnummer:
WRL-09954
Achtung: Letztes Stück!
CHF 69.90
Artikelbeschreibung
Details
Mit dem SparkFun WiFly Shield können Sie jetzt ihren Arduino mit 802.11b/g Wireless Netzwerken verbinden. Auf dem Shield sind ein Roving Network RN-131C Wireless Modul sowie ein SC16IS750 SPI-to-UART IC vorhanden. Dank der SPI-to-UART Bridge ist die Kommunikation noch schneller, und die UART vom Arduino beiben frei.
Der Strom für den RN-131C sowie dem SC16IS750 wird vom VIN-Pin von Arduino genommen und auf 3.3V reguliert. Die Kommunikation mit dem Arduino geschieht über die SPI-Pins 10-13 (CS, MOSI, MISO, SCLK).
Das Shield beinhaltet neben den WiFi-Komponenten eine kleine Prototyping-Area im 2.54mm-Rastermass. Wie immer bei PLAY-ZONE erhalten Sie zwei paar Stackable Headers gratis mit zum Shield dazu.
Wir führen nur die neueste Revision, welche die Pins PI09, FORCE WAKE und die Hardware Resets herausführt.
Links:
Zusatzinformation
Zusatzinformation
| Artikelnummer | WRL-09954 |
|---|---|
| Gewicht | 0.0500 |
| Hersteller | SparkFun |
Bewertungen
Downloads
 WiFly Shield Schematic Size: (43.47 KB) |
|
 WiFly Shield Eagle Files Size: (42.95 KB) |
|
| Datasheet (RN-131C) Size: (290.41 KB) |
|
| Reference Guide (RN-131C) Size: (982.02 KB) |
|
| SC16IS750 Datasheet Size: (308.64 KB) |
