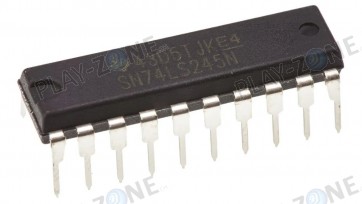

TI SN74LS245N Bidirektionaler Bustreiber, DIP-20

Der 74LS245 ist ein bidirektionaler 8-Bit-Bustreiber mit drei Zuständen, ausgelegt für den Einsatz in digitalen Schaltungen mit gemeinsamen Datenbussen. Er ermöglicht eine kontrollierte Kommunikation zwischen zwei Systemteilen, wobei die Richtung über einen Steuereingang (DIR) und die Aktivierung über einen weiteren Eingang (OE) festgelegt wird.

Dank TTL-Kompatibilität und schneller Schaltzeiten eignet sich der IC ideal für klassische 5V-Logikanwendungen, insbesondere in Mikroprozessor- und Speicheranbindungen. Das Gehäuse im DIP-20-Format erleichtert die Verwendung auf Steckbrettern, in Prototypenaufbauten und bei Reparaturen.

Technische Daten

• Typ: 74LS245
• Funktion: 8-Bit-Bustreiber, bidirektional
• Logikfamilie: TTL (Low Power Schottky)
• Versorgungsspannung: 4,75–5,25 V
• Drei-Zustands-Ausgänge (3-State)
• Steuerbare Datenrichtung (DIR)
• Ausgangsaktivierung (OE – Output Enable, aktiv low)
• Gehäuse: DIP-20 (Dual Inline Package)
• Betriebstemperatur: 0 °C bis +70 °C

Einsatzgebiete

Ideal für Datenbus-Steuerung in klassischen Computern, Mikrocontroller-Anwendungen, DIY-Elektronikprojekten und Retrocomputing (z. B. Commodore C64, Apple II).
