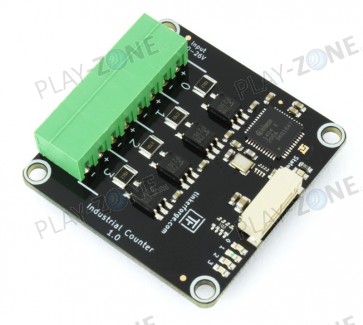

Tinkerforge Industrial Counter Bricklet
Frequenzzähler mit 4 galvanisch isolierten Kanälen, Konfigurierbarer Flankenzähler pro Kanal
Artikelnummer:
P00002516
Verfügbarkeitsbenachrichtigung aktivieren
Verfügbarkeit: Zur Zeit Ausverkauft
CHF 38.90
Artikelbeschreibung
Details
Features
- Frequenzzähler mit 4 galvanisch isolierten Kanälen
- Konfigurierbarer Flankenzähler pro Kanal
- Misst Tastverhältnis, Frequenz und Zustand pro Kanal
- Frequenzmessung im Bereich von 0,03Hz bis 4MHz
- Zeitauflösung bis zu 10,4ns und Frequenzauflösung bis zu 0,03Hz
Details
Das Industrial Counter Bricklet kann genutzt werden um Bricks um vier unabhängige Frequenzzähler zu erweitern.
Das Bricklet verfügt über einen integrierten Flankenzähler, der Tastverhältnis, Periode und die Frequenz getrennt pro Kanal messen kann. Frequenzen bis zu 4MHz können vom Bricklet verarbeitet werden.
Der Frequenzzähler kann steigende, fallende und beide Flankenwechsel zählen. Die Richtung des Zählers (hoch oder runter) ist einstellbar. Es ist auch möglich einen Kanal als Richtungseingang für einen anderen Zähler zu nutzen (z.B. high = zählt hoch, low = zählt runter).
Alle 4 Kanäle sind galavanisch voneinander getrennt.
Beispielanwendungen für das Bricklet ist das Auslesen eines PWM-Signals oder das Auslesen von Sensoren, die über einen Flankenzähler- oder einen Frequenzausgang verfügen.
Das Industrial Counter Bricklet hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.
Technische Spezifikations
| Eigenschaft | Wert |
|---|---|
| Stromverbrauch | 100mW (20mA bei 5V) |
| Eingangstyp | Vier Optokoppler-Eingänge (mit 2.7kΩ Serienwiderstand) |
| Eingangsstrom | Abhängig von der Eingangsspannung, ca. 3.85mA/12V, 8.3mA/24V |
| Maximale Eingangsspannung | 26V (DC) |
| Low Level Spannung | 0-2V |
| High Level Spannung | 10-26V |
| Isolation | 3750Vrms (Optokoppler-Wert) |
| Minimale Eingangsfrequenz | 0.03Hz |
| Maximale Eingangsfrequenz | 4MHz |
| Zeit-Auflösung | bis zu 10.4ns (Duty Cycle Prescaler auf 1 gesetzt) |
| Frequenz-Auflösung | bis zu 0.03Hz (Frequenz-Integrationsszeit auf 32768ms gesetzt) |
| Abmessungen (B x T x H) | 40 x 40 x 11mm (1.57 x 1.57 x 0.43") |
| Gewicht | 8.4g |
Lieferumfang
- Industrial Counter Bricklet
- 8 Pol Stecker Grün
Links
- Komplette Dokumentation zu allen TinkerForge-Produkten: http://www.tinkerforge.com/de/doc/index.html
Zusatzinformation
Zusatzinformation
| Artikelnummer | P00002516 |
|---|---|
| Gewicht | 0.0100 |
| Hersteller | Tinkerforge |
