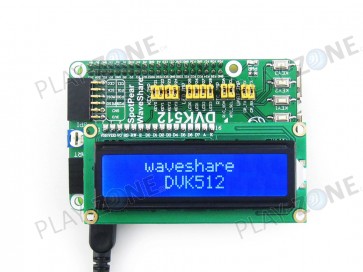

WaveShare SpotPear Erweiterungsboard für Pi B+

Das Erweiterungsshield SpotPear DVK512 von WaveShare bietet Ihnen folgendes:

1. Durchgeschlaufte PinHeaders, um andere Erweiterungen oder ein LCD anzuschliessen

2. UART interface: für den Anschluss von UART Modulen für RS232, RS485 etc.
3. 8I/Os interface: für den Anschluss von Erweiterungen wie z.B. das Mix Board
4. SPI interface: für den Anschluss von SPI Modulen
5. I2C interface: für den Anschluss von I2C Modulen
6. Character LCD interface: für den Anschluss eines 16x02 LCD
7. USB connector: USB to UART Converter (onboard CP2102)
8. Power Status-LED

9. User LEDs
10. User Keys
11. Potentiometer: Um den Kontrast des 1602 LCDs einzustellen
12. RTC Batteriehalter

13. PCF8563: onboard RTC chip
14. 32.768K crystal: RTC crystal
15. CP2102: onboard USB TO UART chip, z.B. zum Debuggen
16. CP2102 jumper
17. RTC jumper
18. User LEDs jumper
19. User Keys jumper

Alle benutzten Pins können via Jumper einzeln freigegeben werden, damit Sie alle vorhandenen Erweiterungen für Ihren Pi trotzdem verwenden können.

Bei Play-Zone erhalten Sie das Pear Board inkl. der MixBoard-Erweiterung, einer Fernbedienung, einem 16x02 LCD sowie einem USB-Kabel und Montagematerial.

Das Mix-Board enthält einen Infrarot-Empfänger, einen Temperatur-Sensor sowie einen kleinen Joystick inkl. Button.

Mit dem Produkt erhalten Sie einen Download-Link für ein angepasstes Image-File mit allen Beispielprogrammen zur Ansteuerung der einzelnen Erweiterungen.
