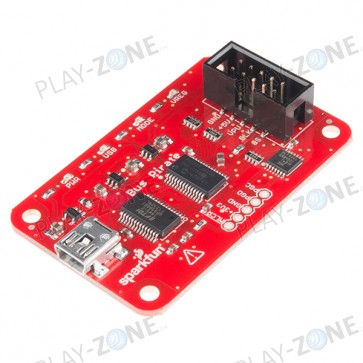

SparkFun Bus Pirate V3.6a

Der Bus Pirate V3.6a, entworfen von Ian Lesnet, ist ein Diagnosetools für beinahe jedes serielle Protokoll (I2C, SPI, async Serial) mit Spannungen von 0 - 5.5VCD.

Die Arbeit mit dem Bus Pirate ist sehr einfach und effektiv - einfach Kommando in ein Serielles Terminal am PC tippen, und schon sendet der Bus Pirate das Kommando mit dem richtigen Protokoll an ein beliebiges Device. Natürlich kann der Bus Pirate auch empfangen und interpretieren. Zudem kann die PIC-Firmware des Bus Pirate sehr einfach upgedatet werden.

Der Bus Pirate arbeitet mit einem PIC24FJ64 Prozessor und verfügt über einen FT232RL USB-Serial-IC. Der Pirate wir mit einem Mini-B USB an den PC angeschlossen, und als Virtuellen COM-Port erkannt.

Die Pinbelegung des 10-Pin Headers finden Sie hier: http://dangerousprototypes.com/docs/Bus_Pirate_I/O_Pin_Descriptions

Grösse: 2.10 x 1.20" (53 x 30mm)

Features:

• Supported protocols:
  • 1-Wire
  • I²C
  • SPI
  • JTAG
  • Asynchronous serial
  • MIDI
  • PC keyboard
  • HD44780 LCD
  • 2- and 3-wire libraries with bitwise pin control
  • Scriptable binary bitbang, 1-Wire, I²C, SPI, and UART modes
• 5.5V tolerant pins
• 6V measurement probe
• 1Hz - 40MHz frequency measurement
• 1kHz - 4MHz pulse-width modulator, frequency generator
• On-board multi-voltage pull-up resistors
• On-board 3.3volt and 5volt power supplies with software reset
• Macros for common operations
• Bus traffic sniffers (SPI, I²C)
• A bootloader for easy firmware updates
• Transparent USB->serial mode
• 10Hz - 1MHz low-speed logic analyzer
• Scriptable from Perl, Python, etc.
• Access to PIC24FJ64 ICSP programming port

Links:

• Bus Pirate Manual
• Bus Pirate Forum
• FTDI USB Drivers
