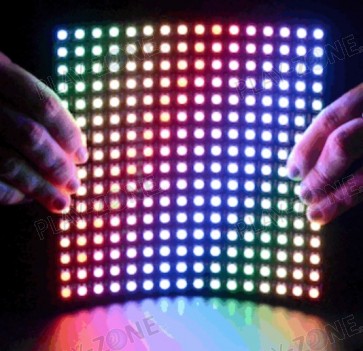

WS2813 NeoMatrix 16x16 - 256 RGB LED Pixel Matrix

Matrix mit 16 x 16 = 256 RGB Leds mit dem WS2813 Treiber (Neopixel kompatibel)

Die LED sind auf einem flexiblen PCB montiert und können so auch für 'ungerade' Anwendungen genutzt werden :)

Obwohl jede LED einzeln Adressierbar ist, wird nur ein IO-Pin zur Ansteuerung gebraucht. Als Treiber IC kommt der neue WS2813 zum EInsatz, welcher mit den Neopixel (WS2812) kompatibel ist.

Die LEDs müssen mit 5V Versorgt werden, jede LED zieht bis zu 60mA (bei weiss mit voller Helligkeit) - das ganze Panel verbraucht somit maximal 15 Ampere. Unsere 5V/15A Netzteile (siehe Zubehör) liefern somit genügend Strom. Wenn nicht alle LED auf voller Helligkeit sind oder weniger Farben ein sind, sinkt der Verbrauch entsprechend. So braucht ein Panel bei voller Helligkeit in Rot nur noch 5 Ampere.

Wem die 256 LEDs nicht genug sind, kann auch mehrere Panels einfach hinereinanderschalten - die maximale Anzahl LED ist dabei nur durch den Speicher des Mikrocontrollers begrenzt.Passende Stecker/Buchsen sind bereits am Panel angelötet (JST-SM 4 Pin).

Die Ansteuerung der Neopixel ist vom Timing sehr heikel, sie funktioniert nur einwandfrei mit Realtime-Kontrollern wie dem Arduno. Für den Raspberry Pi empfehlen wir deshalb die APA-102 (Dotstar) Produkte, welche durch die separate Clock-Leitung flexibler angesprochen werden können.

Hinweis: Die WS2813 sind eine weiterentwicklung des WS2812 haben zwei I/O-Pins. Die aktuellen Libraries unterstützen die neuen Features des WS2813 jedoch noch nicht. Die Neopixel-Library für die WS2812 ist jedoch zu 100% kompatibel - die Pins BIN und BOUT werden jedoch nicht benötigt und müssen nicht angeschlossen werden.

Links:

• Neopixel-Library auf Github
