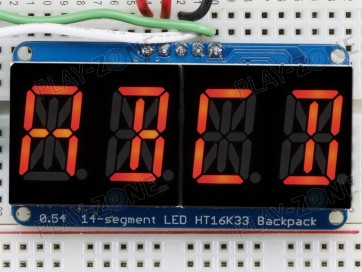

DK 4-Zeichen Alphanumerische LED-Anzeige Rot mit HT16K33 Backpack

Diese Modul mit 4 Alphanumerischen Anzeigen lässt sich dank Backpack mit nur 2 Pins über I2C ansteuern.

Mit 3 Adress-Jumpern (Lötbrücken) lassen sich die Module auf 8 verschiedene Adressen von 0x70-0x77 setzen - so können bis zu 8 Module gleichzeitig betrieben werden.

Zum Anschluss sind neben Strom und GND nur 2 IO-Pins (SDA/SCL) nötig. Die sonst für Matrixen aufwändige Schaltung übernimmt vollständig der HT6K33-IC.

Das Board kann an 3V wie auch 5V Systemen verwendet werden: Der Pin VCC ist für die Beleuchtung der Anzeige zuständig und sollte mit 5V gespiesen werden. Beim Pin V1 muss die IO-Spannung angelegt werden - 5V für 5V-Systeme (Arduino UNO etc.) oder 3.3V für 3V-Systeme (Arduino Due, Raspberry Pi etc.)

Das Modul wird fertig aufgebaut und gelötet geliefert - inkl. Pinheads für die Anschlüsse.

Für die Ansteuerung vom Arduino kann die LED Backpack Libary von Adafruit verwendet werden: https://github.com/adafruit/Adafruit_LED_Backpack

Technische Daten:

• PCB-Grösse: 73 x 32mm
• Matrix-Grösse: 2 x 32x32mm
• Anschlüsse: SDA, SCL, GND, VCC, V1
