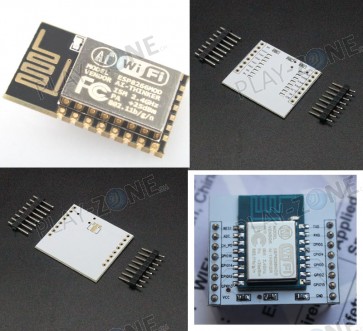

ESP8266 SMT Module - ESP-12E / WIFI mit Breakout

Das ESP8266 ESP-12E ist ein sehr leistungsfähiges WiFi-Modul inkl. Microcontroller

Das Setup der ESP-12E ist jedoch ziemlich aufwändig, da gewisse Pins für verschiedene Bootmodi zuständig sind und deshalb richtig Up oder Down gepullt werden müssen. Das Breakout übernimmt zum Glück diese Aufgabe, und nur durch anlegen von VCC und GND startet das Modul in den normalen AT-Modus.

Die Module sind bereits mit der NodeMCU Lua Firmware programmiert und sofort einsatzbereit. Sie können jetzt sogar mit der Arduino IDE Programmiert werden, und viele Libraries können unverändert übernommen werden. Der ESP8266 läuft bei 80Mhz und verfügt über 4MB Flash. Insgesamt stehen 9 digitale GPIO zu verfügung (Einig davon nur als Output), auch verwendbar als I2C oder SPI. Ein analoger Eingang mit einer Referenzspannung von 1V ist ebenfalls vorhanden.

Dieses ESP-12E hat noch zusätzliche SPI-Pads auf der unteren Seite - diese können jedoch NICHT als IO verwendet werden, sondern dienen nur dem Firmware-Upgrade. Die Pins sind dehalb auf dem Breakout auch nicht herausgeführt.

Achtung: Alle ESP8266-Boards sind 3.3V und NICHT 5V kompatibel! ESP-12E und Breakout müssen noch zusammengelötet werden.

Links:

• Huuuuge amount of information on http://www.esp8266.com/ community forum!
• NodeMCU (Lua for ESP8266) webpage with examples and documentation on the Lua framework
• Arduino IDE support for ESP8266
