Keyes Control Board V1.0 – Basierend auf Arduino / Atmega 328

Das Keyes Control Board wird mit der Arduino UNO R3 Firmware ausgeliefert, und kann so wie ein normaler Arduino programmiert werden. Als USB-IC kommt ein CH340 zum einsatz.

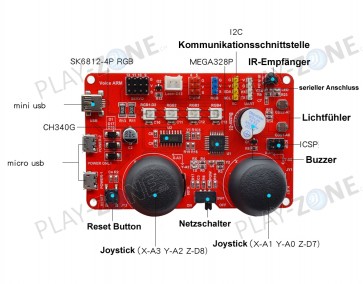

Auf dem Board sind folgende Anschlüsse/Komponenten vorhanden:

• Zwei Analog-Joysticks inkl. Button (A0/A1 + D7, resp. A2/A3 + D8)
• 4 RGB Neopixel (D2, herausgeführt an PinHeaders)
• Buzzer (D3)
• IR-Empfänger (D4)
• Zwei Photowiderstände (A6, A7)
• Vier Servo-Anschlüsse (D9, D10, D11, D12)
• 2 PinHeader (Ground, VCC, Signal) für D5, D6
• I2C auf 4 PinHeader (SCL, SDA, VCC, GND)
• UART auf 4 PinHeader (TX, RX, GND, VCC)
• ICSP auf 6 PinHeader
• Separate 5V microUSB-Anschlüsse zur Stromversorgung von angeschlossenen Komponenten

Die Programmierung/Stormversorgung geschieht über einen miniUSB-Anschluss (Kabel nicht im Lieferumfang)
