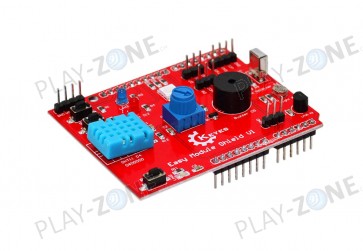

Keyes Sensor und IO Shield für Arduino

Shield mit vielen Sensoren und IOs für den Arduino

Das Shield ist ein guter Startpunkt, um sich mit der Funktionsweise des Arduino vertraut zu machen.

(in Klammer jeweils der verbundene Pin, D2 = Digitaler Pin2, A1 = Analoger Pin 1)

• zwei Pushbuttons (D2, D3)
• zwei LEDs (D12, D13)
• eine RGB LED (D9, D10, D11)
• DHT11-Sensor (Feuchtigkeit, Temperatur) (D4)
• Dreh-Poti (A0)
• Buzzer (D5)
• IR-Empfänger (D6)
• Lichtsensor, LDR (A1)
• LM35 Temperatursensor (A2)
• Reset (Reset)
• D7, D8 und A3 sind an Pinheaders herausgeführt, jeweils gepaart mit VCC und GND - so können weitere Komponenten angeschlossen werden
• Ebenfalls auf Pinheaders rausgeführt ist der I2C-Bus (mit SDA/SCL/VCC/GND) und der Serielle Bus (TXD/RXD/VCC/GND)
