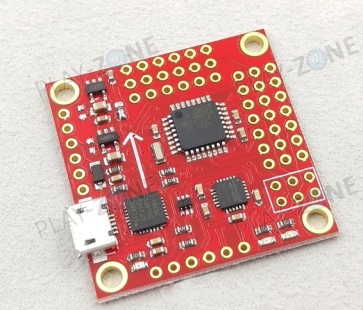

GY MWC6050 - Atmega328 (Arduino kompatibel) und MPU-6050 Accelerometer + Gyro

Zwei Boards in einem: Arduino-Kompatibler ATmega328 inkl. Arduino Bootloader sowie ein MPU-6050 Accelerometer mit Gyro

Durch den microUSB-Anschluss lässt sich das Board wie ein normaler Arduino (Duemilanove) programmieren. Der MPU-6050 wird ebenfalls über die bekannten Libraries angesprochen, es sind keinerlei Anpassungen nötig.

Einige Anschlüsse des MPU-6050 sind herausgeführt: XCL / XDA / GND / SCL / SDA / 3.3V

Ebenso sind einige GPIO des Arduino-Teils herausgeführt: A0 - A3, D3 - D7, D9 - D12 sowie die Serielle Schnittstelle mit DTS,TX,RX

Das PCB ist nur 14mm x 14mm gross und dank SMD-Technik nur einige Gramm schwer - somit ist das Board auch ein idealer Partner für unterwegs ;)
