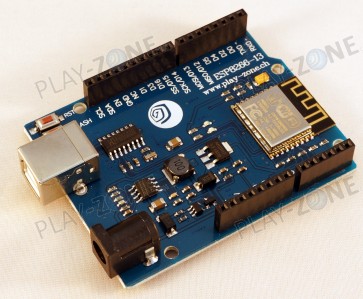

Play-Zone Playduino ESP8266-13

Der Playduino ESP8266-13 hat die gleichen Masse wie ein Arduino UNO, als Prozessor werkelt jedoch ein ESP8266, getaktet bei 80Mhz mit Wifi inkl. OnBoard-Antenne und 4M Flash.

Damit wird das Prototyping mit dem ESP8266 stark vereinfacht, da bestehende Protyping-Shields und auch Gehäuse für den Arduino Uno weiterverwendet werden können.

Ebenfalls vorhanden ist ein CH340 USB-2-Serial-Konverter, so kann das Board direkt an den PC angeschlossen und programmiert werden. Die Arduino IDE wird dabei voll unterstützt, es müssen lediglich über den Boardmanager die ESP8266-Board einmalig installiert werden. Es können auch spezifische Software für den ESP8266 programmiert werden, wie z.B. die LUA-Firmware.

Das Board wird über die USB-Buchse mit Strom versorgt. Es kann auch ein Netzteil mit 6V - 16V über eine DC-Buchse angeschlossen werden. Die Betriebsspannung des Boards beträgt 3.3V, die I/O-Ports sind nicht mit 5V kompatibel!

Da der ESP nicht über die gleichen I/O-Ports wie der ATmega326 des Arduino UNO verfügt, ist die Pinbelegung nicht indentisch - d.h. ohne Soft- und evtl. Hardware-Anpassungen können Shield für den UNO nicht ohne weiteres Verwendet werden.

Es stehen folgende Ports zu Verfügung:

Strom:

• 2 x 5V
• 3 x GND
• 1 x 3.3V
• 1 x VIN

Serial:

• 1 x TXD
• 1 x RXD

Digitale I/O:

• SCL
• SDA
• D0
• D1
• D2
• D3
• D4
• D5
• D12 (auf dem gleichen mit wie MISO (SPI))
• D13 (auf dem gleichen mit wie MOSI (SPI))
• D14 (auf dem gleichen mit wie SCK (SPI))
• D15 (auf dem gleichen mit wie SS (SPI))

Analog Input:

• A0 (Eingangsspannung 0V - 1.0V!)

Die LED auf dem Board ist mit Pin 0 verbunden.

Zum Programmieren muss das Board in den Upload-Modus versetzt werden. Dies geschieht, indem man bei gedrücktem FLASH-Button den Reset-Button betätigt.
